Encapsuladora automática de cápsulas duras - NJP1200C

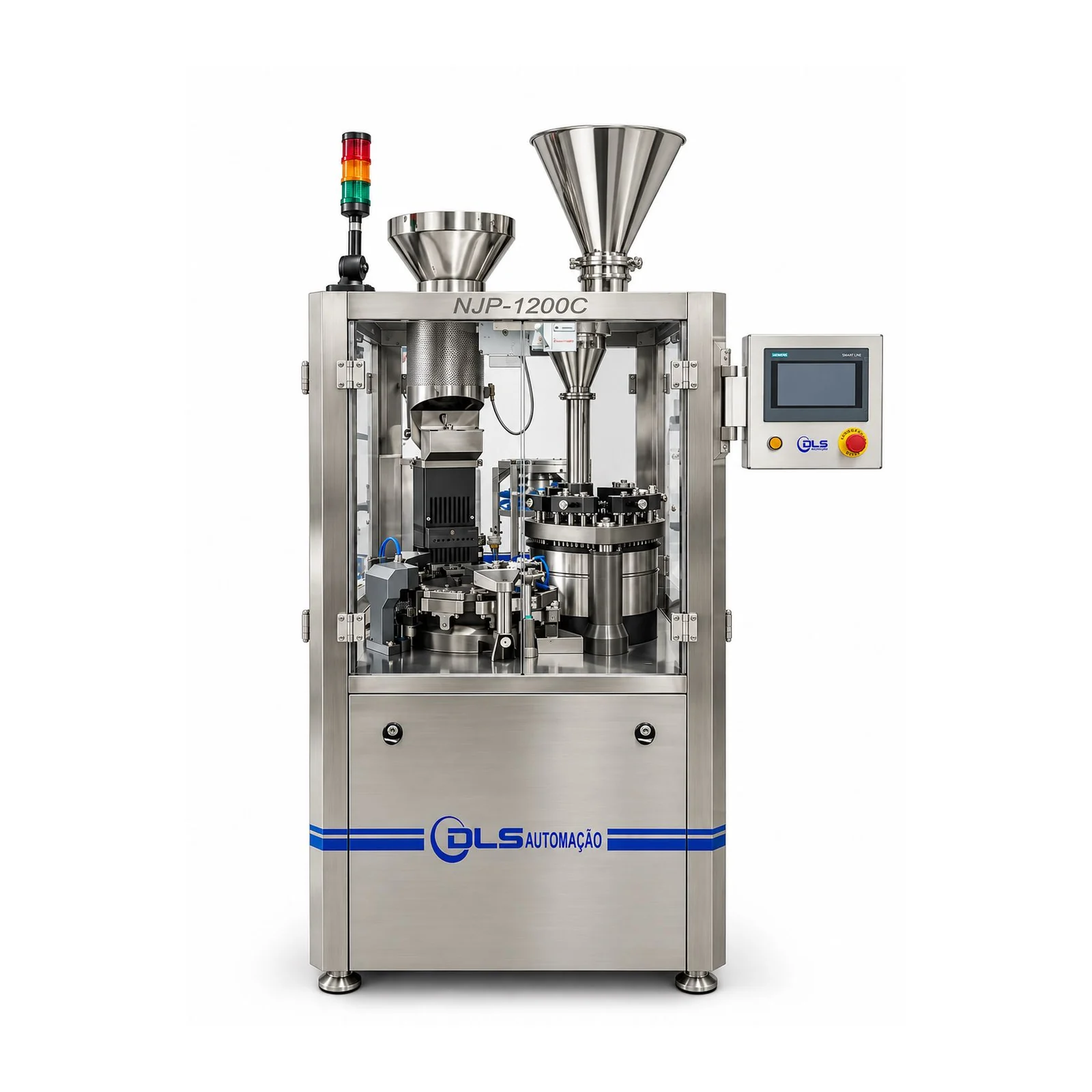

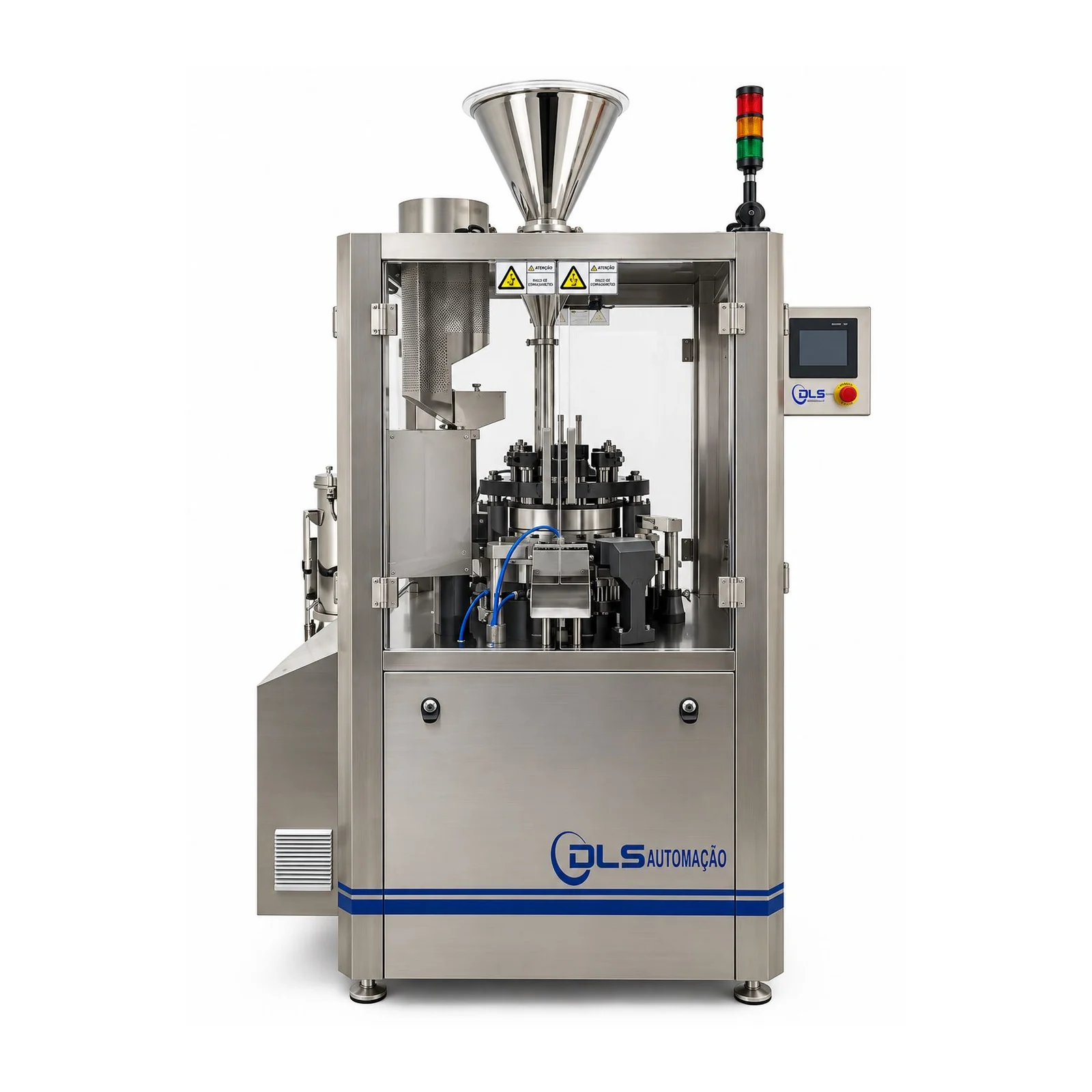

Encapsuladora Automática NJP1200C
Enchimento automático de cápsulas duras #00 a #5 com pó, grânulo ou pellet, até 72.000 cápsulas por hora, inclusive pós de baixa fluidez, como fitoterápicos.
- Até 72.000 cápsulas por hora, com rendimento ≥ 99,8% em cápsula cheia
- Precisão de dosagem de ±3% (alopático) e ±4% (fitoterápico)
- Funil com válvula de disco rotativo e vibração: pó de baixa fluidez não entope
- Cápsula que não abre é rejeitada, e o pó é recuperado por vácuo
- Troca de molde #00 a #5 sem parada complexa; contato em inox 316L
Produtividade
até 72.000 cáps/h
Cápsulas
#00 a #5
Contato
Inox AISI 316L
Controle
CLP Siemens
Parceiros que confiam na DLS
Como a NJP1200C resolve o seu processo?

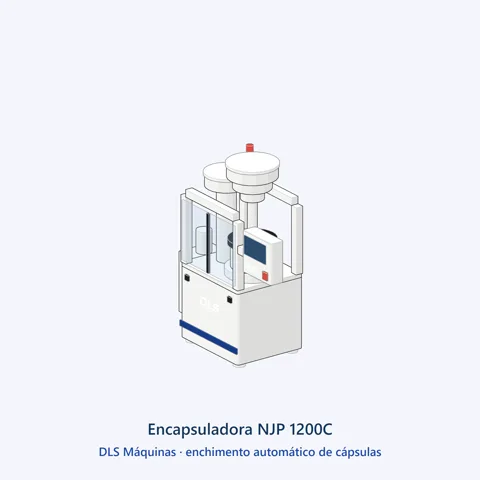

A Encapsuladora Automática NJP1200C enche cápsulas duras de gelatina ou vegetais, dos tamanhos #00 a #5, com pó, grânulo ou pellet, em até 72.000 cápsulas por hora. É indicada para as indústrias farmacêutica, fitoterápica, nutracêutica e veterinária, em operações sob cGMP.
O ciclo é rotativo e contínuo: alimentação, orientação, separação, dosagem, fechamento, ejeção e limpeza acontecem em estações indexadas. Todas as partes em contato com o produto são em aço inoxidável 316L, e a estrutura, em AISI 304. A máquina é entregue com a documentação técnica para os processos de validação.
A troca de tamanho de cápsula é feita substituindo moldes e pinos de compressão, sem parada complexa de manutenção. Durante a operação, um aspirador dedicado e sopros de ar purificado mantêm os furos do molde limpos, o que evita contaminação cruzada e travamento.
Para instalar, a fábrica precisa de 380 V ou 220 V, com 5,5 kW de potência, ar comprimido de 0,3 a 0,4 MPa e ambiente entre 18 e 24 °C, com 40 a 55% de umidade, faixa que protege a cápsula de gelatina. A automação usa componentes de grandes fabricantes do setor: CLP, tela e comandos Siemens, inversor ABB e botoeiras Schneider.
Quais são os diferenciais construtivos?
- Contato em aço 316L: As partes em contato com o medicamento ou o pó são em AISI 316L, liga com maior resistência à corrosão que o 304, indicada para ambientes farmacêuticos.
- Rejeição automática: Cápsulas que não abrem no alinhamento ou passam pelo ciclo sem produto são ejetadas automaticamente, sem chegar ao frasco.
- Recuperação de pó por vácuo: Se a cápsula não abre, o pó que seria dosado é aspirado por pressão negativa, filtrado e separado para reaproveitamento, sem se acumular na matriz inferior.
- Alimentação para pó difícil: O funil usa válvula de disco rotativo com vibração, em vez de rosca mecânica, e mantém fluxo constante até em pós de baixa fluidez, como formulações fitoterápicas.
- Disco rotativo em peça única: O disco central é usinado sem emendas, com anéis de vedação de duplo lábio contra pó, e dispensa lubrificação com óleo por até três anos, segundo o fabricante.
- Dosagem por compactação: Agulhas de compactação prensam o pó em estágios sucessivos até formar um cilindro sólido, empurrado para o corpo da cápsula. A regulagem é modular, por pinos.
- Fechamento com ajuste fino: O travamento tipo slot une tampa e corpo, e pode ser calibrado a qualquer momento sem desmontar as hastes da estação.
O que torna a operação inteligente?
- CLP e IHM Siemens: Automação por CLP Siemens SIMATIC S7-200 com IHM touch screen Siemens SMART 700IE, para ajuste em tempo real e diagnóstico.
- Limpeza contínua dos furos: Um aspirador industrial dedicado e sopros intermitentes de ar comprimido purificado limpam os furos do molde durante a operação, o que evita travamento por acúmulo de pó.
- Ciclo em 7 estações indexadas: Alimentação, orientação, separação por vácuo, dosagem, fechamento, ejeção e limpeza acontecem em sequência num disco rotativo, sincronizado por caixas de indexação de cames de alta precisão.
- Portas monitoradas: Sensores magnéticos nas portas de acrílico param a máquina imediatamente se uma porta for aberta durante o ciclo.
Ficha técnica
| Modelo | EANJP 1200 C |
|---|---|
| Capacidade máxima | 72.000 cápsulas/hora |
| Cápsulas compatíveis | #00 a #5 |
| Tipos de preenchimento | Pó, grânulo e pellet |
| Precisão de dosagem | ±3% (alopático) · ±4% (fitoterápico) |
| Rendimento | Cápsula vazia ≥ 99,9% · cápsula cheia ≥ 99,8% |
| Furos por segmento | 9 |
| Material de contato | Aço inoxidável AISI 316L |
| Estrutura e carenagem | Aço inoxidável AISI 304 |
| Alimentação elétrica | 380 V / 220 V, 50 Hz |
| Potência total | 5,5 kW |
| Dimensões (C × L × A) | 1.090 × 905 × 2.070 mm (2.500 mm com alimentador de pó) |
| Peso | 1.100 kg |
| Ruído de operação | < 75 dBA |
| Normas | Conformidade com cGMP; certificação CE |
| Ar comprimido | 0,3 a 0,4 MPa, consumo de 5 m³/h |
| Vácuo (separação) | 40 m³/h, -0,04 a -0,08 MPa |
| Aspiração de pó | 24,5 kPa, 210 m³/h |
| Água da bomba de vácuo | 500 L/h a 0,1-0,2 MPa (pode usar fonte externa) |
| Temperatura de trabalho | 21 °C ± 3 °C |
| Umidade relativa | 40 a 55% |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |

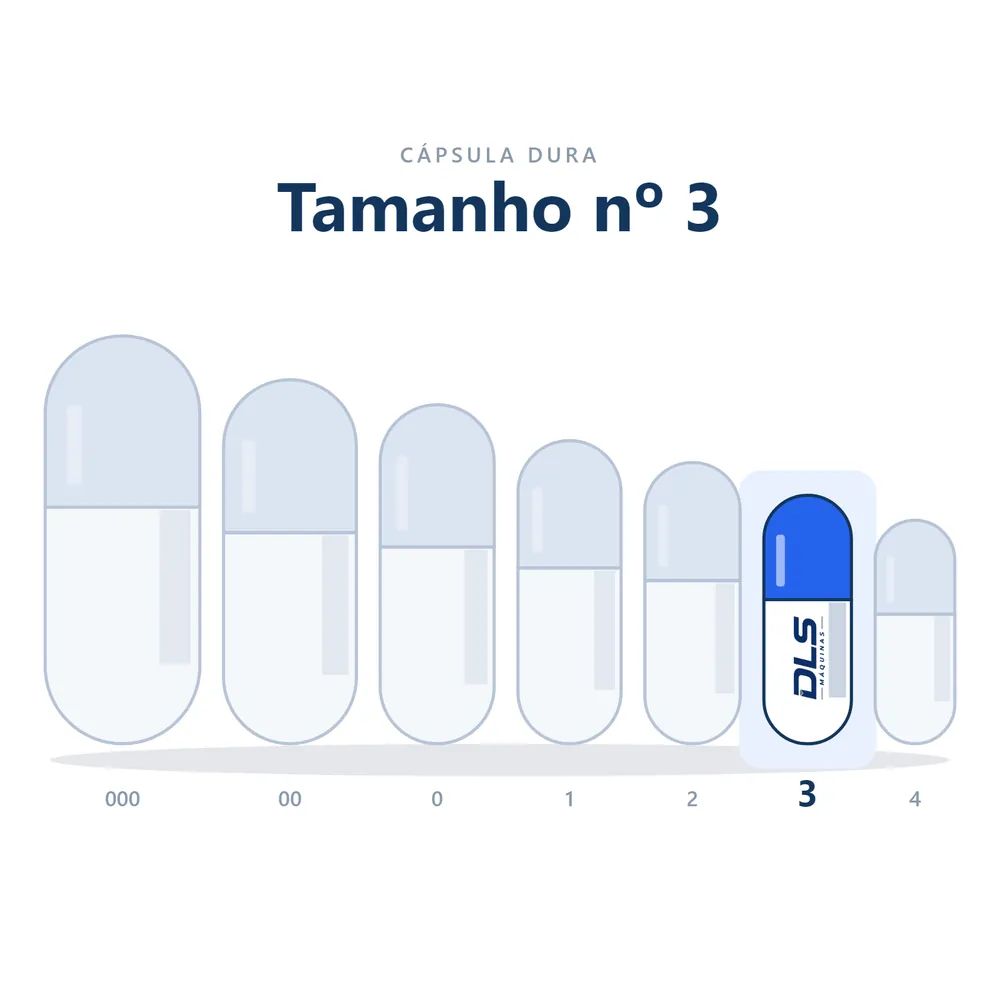

Quais embalagens a NJP1200C atende?
Perguntas frequentes sobre a NJP1200C
Até 72.000 cápsulas por hora, em operação contínua. A cadência real depende do produto, do tamanho da cápsula e da fluidez do pó.

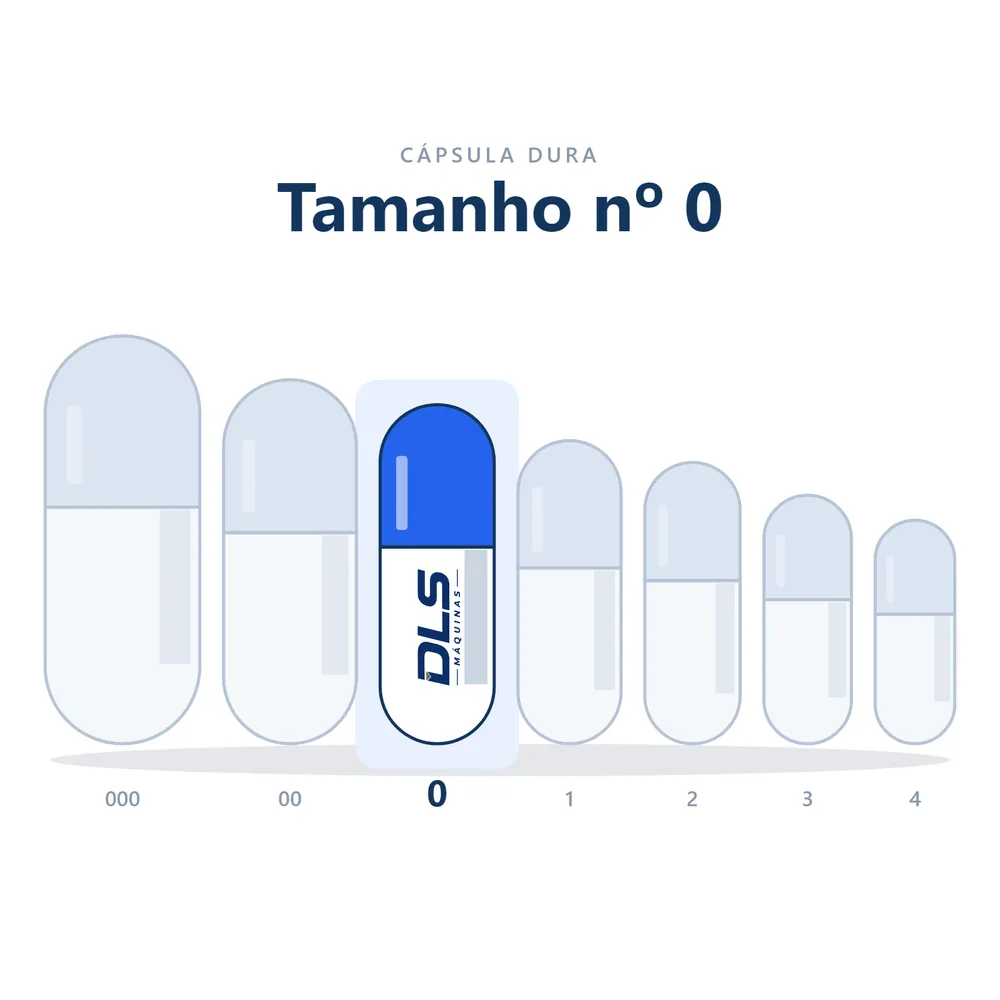

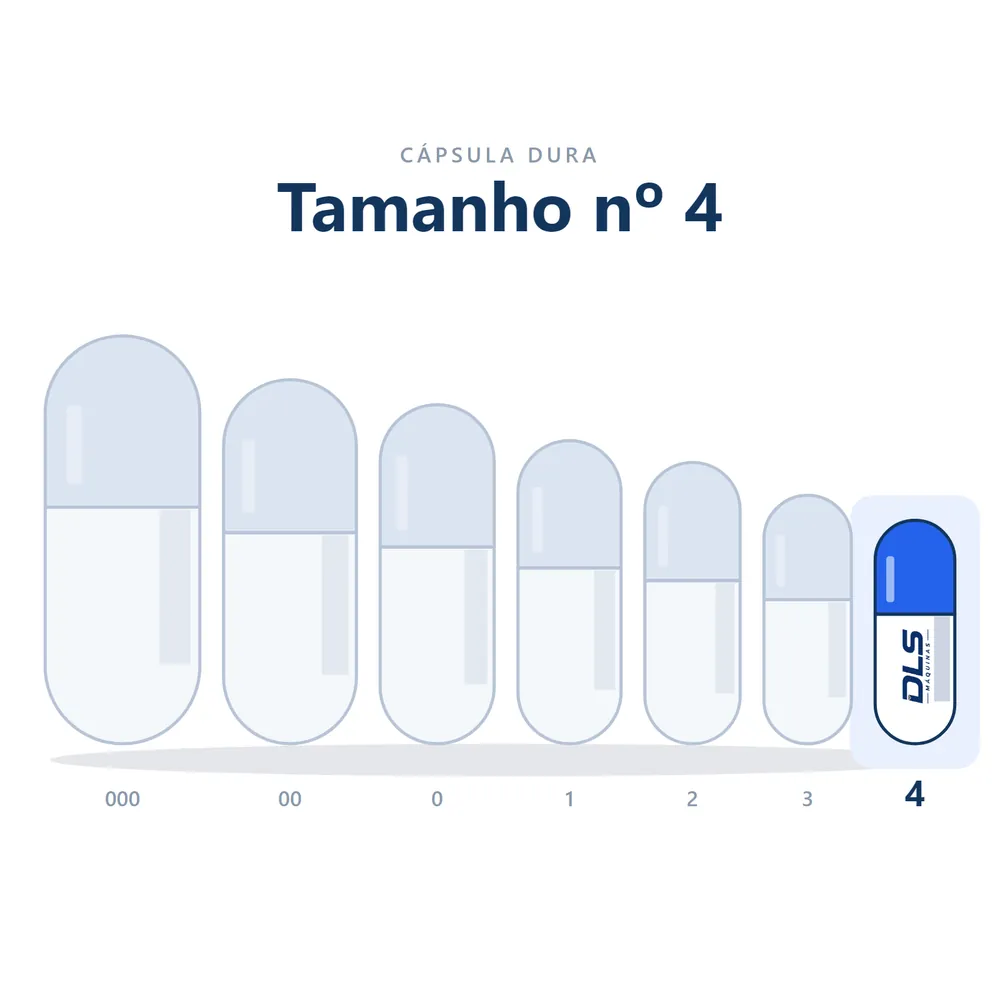

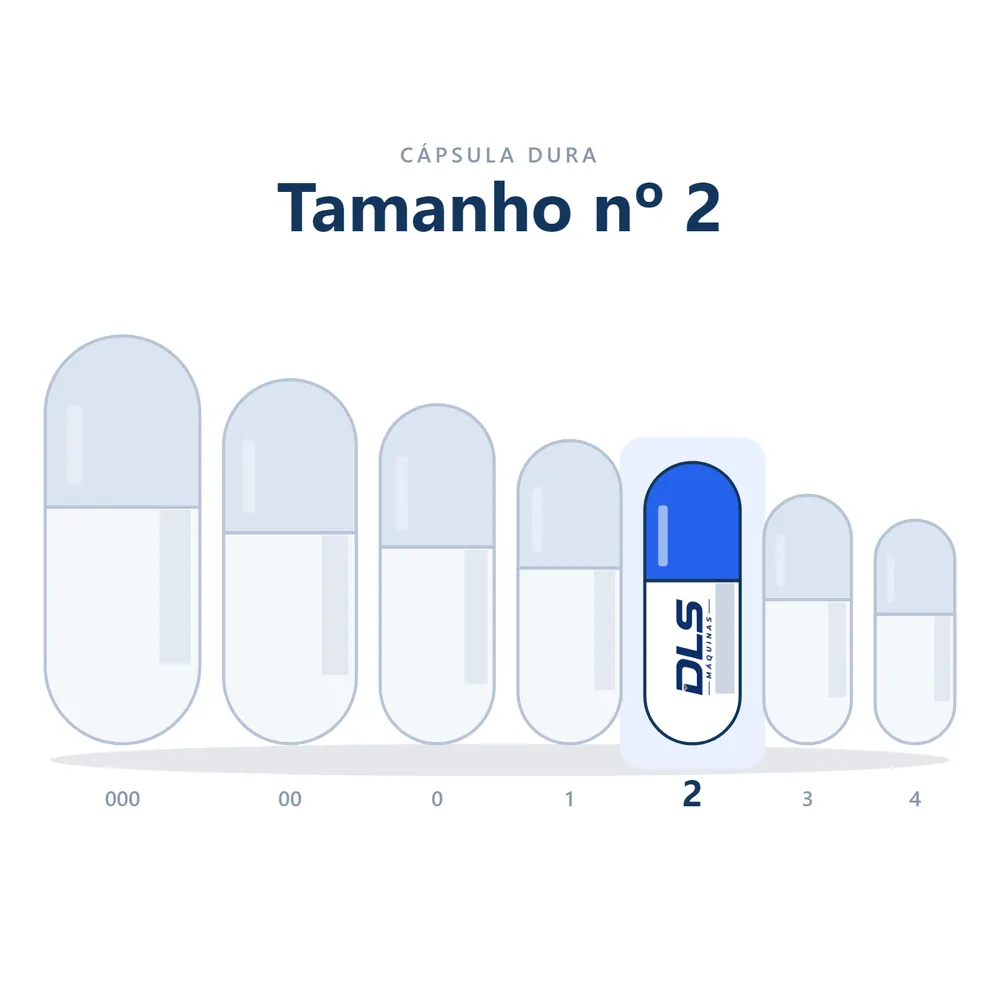

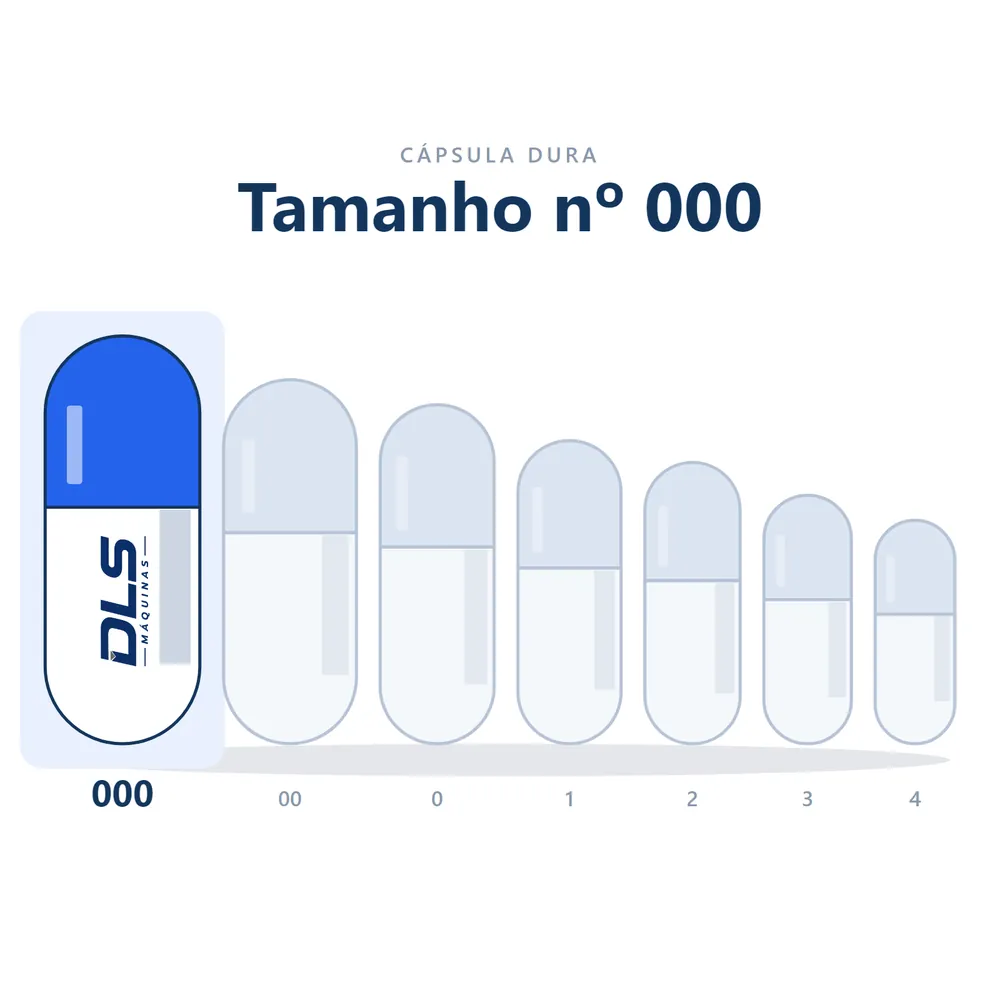

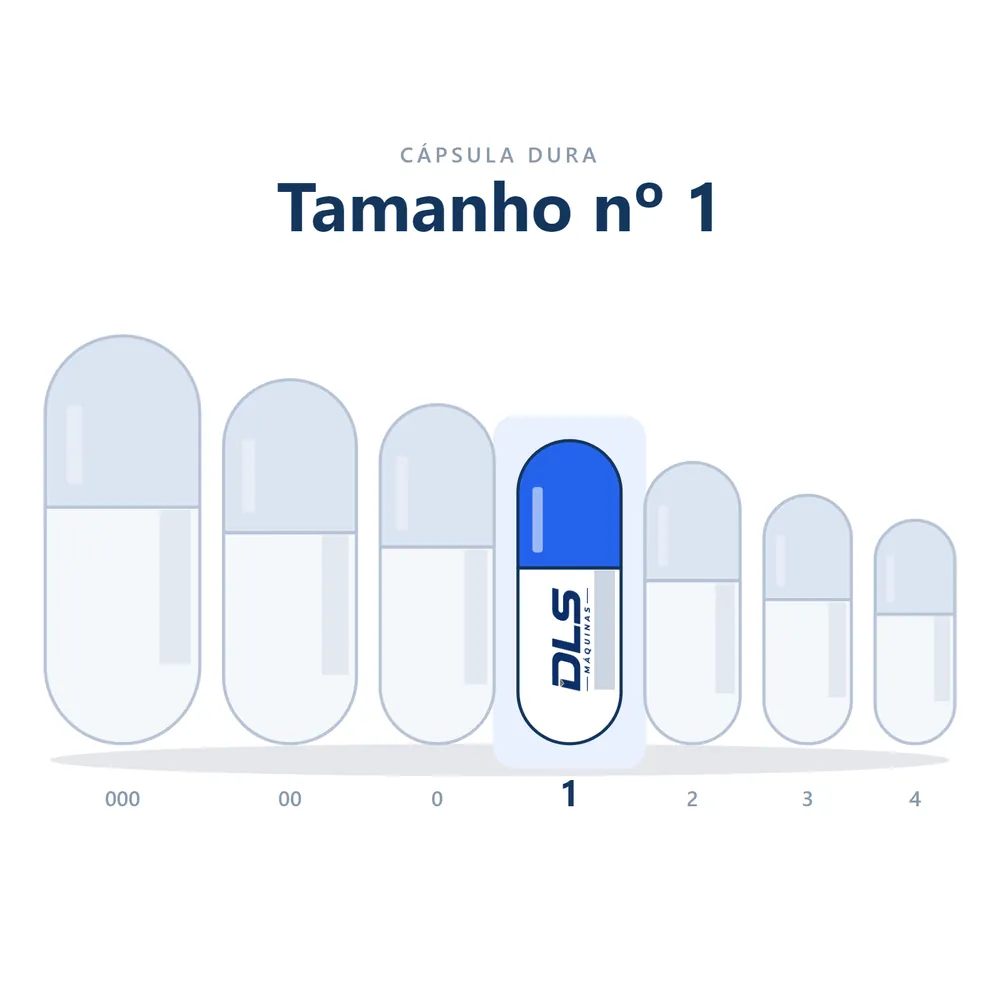

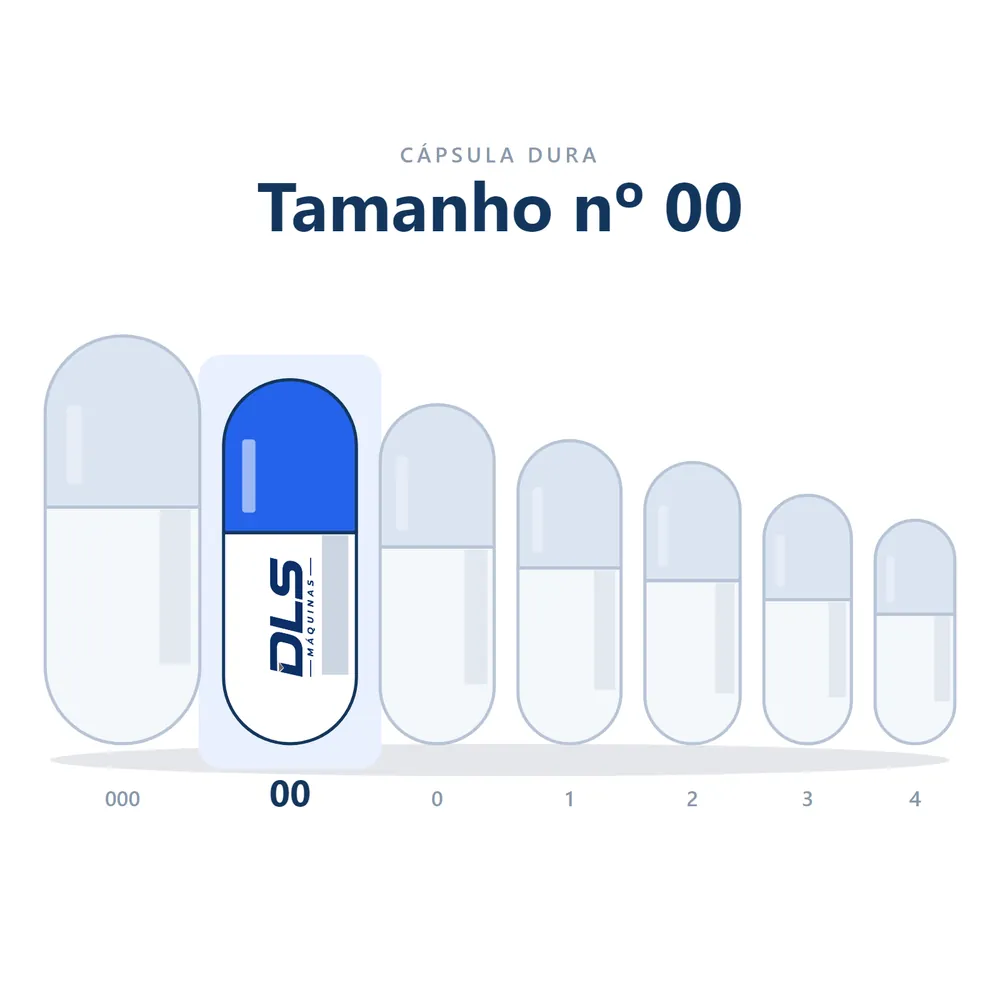

Cápsulas duras de #00 a #5 (#00, #0, #1, #2, #3, #4 e #5), com troca de molde e de pinos de compressão para cada tamanho.
Sim. A configuração padrão trabalha com pó e grânulo, e existe versão específica para pellets.
±3% para medicamento alopático e ±4% para fitoterápico, segundo a ficha técnica. O rendimento declarado é de ≥ 99,9% para cápsula vazia e ≥ 99,8% para cápsula cheia.
O aço inoxidável 316L tem molibdênio na liga, o que aumenta a resistência à corrosão em relação ao 304. É o material indicado para superfícies em contato com medicamentos e princípios ativos.
Energia de 380 V ou 220 V, 50 Hz, com 5,5 kW; ar comprimido de 0,3 a 0,4 MPa; vácuo de 40 m³/h; água de 500 L/h para a bomba de vácuo; e sala entre 18 e 24 °C, com 40 a 55% de umidade.
Ela é ejetada automaticamente, e o pó que seria dosado nela é aspirado por pressão negativa, sem se perder nem se acumular na matriz inferior.
Sim. O funil de alimentação usa válvula de disco rotativo com dispositivo de vibração, em vez de rosca mecânica, o que mantém o fluxo constante em pós de escoamento difícil, que costumam entupir alimentadores por rosca.
Sim, desde que a sala fique entre 18 e 24 °C, com 40 a 55% de umidade. Fora dessa faixa, a cápsula fica quebradiça (ar seco) ou amolece e deforma (ar úmido).
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Farmacêutico, Fitoterápico, Nutracêutico e suplementos e Veterinário.
Pó em cápsula dura, Grânulos, Pellets, Fitoterápicos, Vitaminas e minerais, Suplementos. Trabalha com embalagens do tipo cápsula.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a NJP1200C atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
