Contadora com visão computacional 8 vias - CCV 4000
Contadora Automática com Visão Computacional 8 Vias CCV 4000
Contagem e dosagem de cápsulas, comprimidos e gomas em frascos por visão computacional, até 4.000 unidades por minuto em 8 canais.
- Até 4.000 unidades por minuto em 8 canais independentes
- Precisão de contagem de pelo menos 99,98%
- Câmeras CCD identificam e rejeitam fragmentos e cápsulas sobrepostas
- De 1 a 4.000 unidades por frasco, programável na IHM
Produtividade
até 4.000 un/min
Precisão
≥ 99,98%
Canais
8 independentes
Tecnologia
Visão CCD
Parceiros que confiam na DLS
Como a CCV 4000 resolve o seu processo?

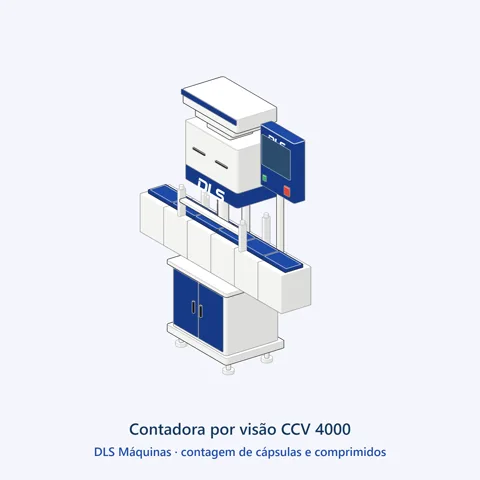

A Contadora Automática com Visão Computacional 8 Vias CCV 4000 conta e envasa formas sólidas orais em frascos: cápsulas duras e moles, comprimidos, drágeas, gomas e grânulos, em até 4.000 unidades por minuto. É indicada para as indústrias farmacêutica, nutracêutica e de suplementos e gomas.
No lugar de sensores infravermelhos, usa câmeras CCD que captam cerca de 250 pontos por canal, com resolução de 0,12 mm. Por isso, além de contar, inspeciona cada unidade em tempo real e rejeita fragmentos e cápsulas sobrepostas, com precisão de contagem de pelo menos 99,98%.
Atende frascos de 20 a 200 mm de diâmetro e 40 a 240 mm de altura sem trocar de máquina, e a quantidade por frasco, de 1 a 4.000 unidades, fica salva como receita na IHM, o que agiliza a troca de produto. Contato e estrutura principal são em aço inoxidável AISI 304.
Para instalar, basta rede de 220 V ou 380 V trifásica, com 1,2 kW de potência, e ar comprimido limpo e seco de 0,45 a 0,6 MPa. A automação usa componentes de grandes fabricantes do setor: CLP e tela Siemens, câmeras com componentes Sony, servomotores Panasonic ou Siemens e sensor Sick.
Quais são os diferenciais construtivos?
- Visão CCD em vez de infravermelho: Cerca de 250 pontos de detecção por canal, contra 10 a 15 de um sensor infravermelho, o que permite medir área e não só interromper um feixe.
- Rejeição de fragmentos: Remove fragmentos a partir de um terço do tamanho da unidade, em vez de contá-los como produto inteiro.
- 8 canais independentes: Cada canal conta de forma autônoma, o que sustenta a alta cadência sem perder precisão.
O que torna a operação inteligente?
- Dosagem programável: A quantidade por frasco, de 1 a 4.000 unidades, é definida na IHM e trocada por receita.
- Detecção de frasco: Sensor fotoelétrico Sick sinaliza presença ou ausência de frasco na estação de dosagem, e a máquina só libera a contagem com frasco posicionado.
Ficha técnica
| Modelo de referência | Contadora e Dosadora de Cápsulas Com Visão 8 Vias CDCV 4000 HS |
|---|---|
| Canais de contagem | 8 canais independentes |
| Tecnologia de contagem | Visão computacional com câmeras CCD de alta resolução |
| Velocidade máxima | Até 4.000 unidades/min (depende do formato e do tamanho) |
| Precisão de contagem | ≥ 99,98% (erro < 0,02%) |
| Dosagem por frasco | 1 a 4.000 unidades, programável na IHM |
| Produtos compatíveis | Cápsulas duras (000 a 5) e moles, comprimidos, drágeas, gomas, grânulos e pellets |
| Dimensões do produto | Espessura 3-10 mm · diâmetro 3-20 mm · comprimento 3-30 mm |
| Diâmetro do frasco | 20 a 200 mm |
| Altura do frasco | 40 a 240 mm |
| Volume do funil | 70 litros |
| Material | Aço inoxidável AISI 304 (contato e estrutura principal) |
| Tensão | 220 V ou 380 V trifásico, 60 Hz |
| Potência instalada | 1,2 kW |
| Dimensões (C × L × A) | 2.600 × 1.580 × 1.530 mm |
| Peso | Aprox. 450 kg |
| Ruído | < 70 dB |
| Ar comprimido | 0,45 a 0,6 MPa, aprox. 100 L/min, ar limpo e seco |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a CCV 4000 atende?
Perguntas frequentes sobre a CCV 4000

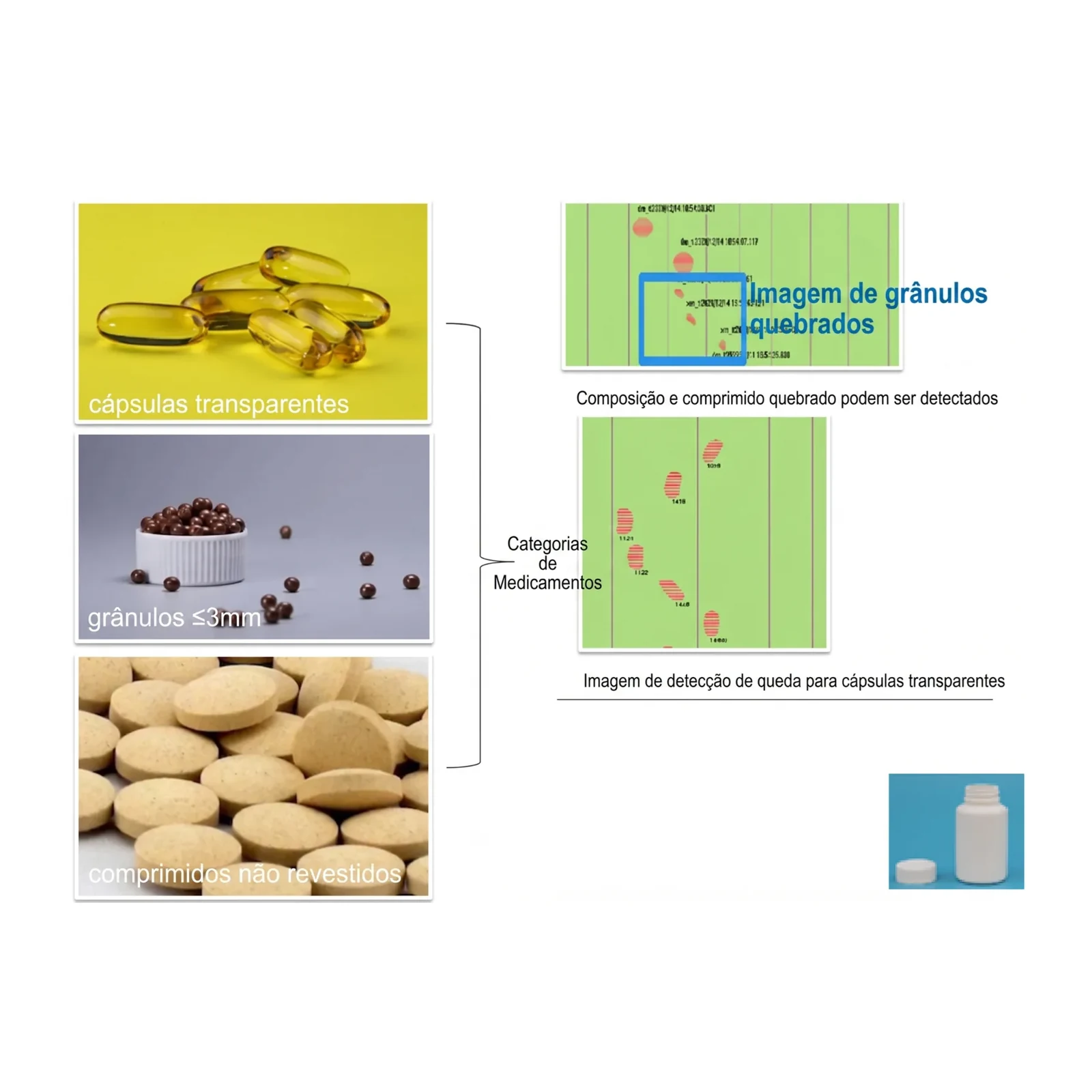

O sensor infravermelho detecta a interrupção de um feixe, com 10 a 15 pontos por canal. A visão CCD capta cerca de 250 pontos por canal e mede a área de cada unidade, o que permite detectar cápsulas sobrepostas e rejeitar fragmentos a partir de um terço do tamanho.
Até 4.000 unidades por minuto nos 8 canais. A velocidade real depende do formato e do tamanho do produto.
Sim. Conta cápsulas moles (softgel) e duras, comprimidos, drágeas, gomas, grânulos e pellets, com espessura de 3 a 10 mm, diâmetro de 3 a 20 mm e comprimento de 3 a 30 mm.
Pelo menos 99,98%, o que corresponde a uma taxa de erro abaixo de 0,02%, segundo a ficha técnica.
A câmera mede a área de cada unidade e rejeita fragmentos a partir de um terço do tamanho, em vez de contá-los como produto inteiro no frasco.
Energia de 220 V ou 380 V trifásica, 60 Hz, com 1,2 kW; ar comprimido limpo e seco de 0,45 a 0,6 MPa, com consumo de cerca de 100 L/min; e espaço para 2.600 × 1.580 × 1.530 mm.
Frascos de 20 a 200 mm de diâmetro e 40 a 240 mm de altura, sem trocar de máquina.
De 1 a 4.000 unidades por frasco, programadas na IHM. Os parâmetros ficam salvos como receita, o que agiliza a troca entre produtos.
Aço inoxidável AISI 304 no contato e na estrutura principal. O funil tem 70 litros, e o ruído de operação fica abaixo de 70 dB.
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Farmacêutico, Nutracêutico e Suplementos e gomas.
Cápsulas duras, Softgels, Comprimidos, Drágeas, Gomas (gummies), Grânulos e pellets. Trabalha com embalagens do tipo frasco e pote.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a CCV 4000 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
