Rosqueadora Automática com Controle de Torque RQAP 1130
Fechamento de frascos e potes com tampa de 35 a 110 mm por rosqueamento contínuo e torque controlado, de 25 a 50 frascos por minuto, sem alimentador de tampas separado.
- Elevador de tampas e rosqueamento na mesma estrutura: menos área e uma máquina a menos
- Aperto em três etapas: sem espanar a rosca, sem folga para umidade ou vazamento
- Tampa virada é devolvida ao reservatório automaticamente, sem parar a linha
- Setup entre lotes em minutos: manípulos de altura e largura e receitas na IHM
- Autodiagnóstico de ar, temperatura dos motores e sensores, com parada automática
Produtividade
25 a 50 frascos/min
Tampa
Ø 35 a 110 mm
Material
Inox AISI 304
Controle
CLP + Servomotor
Parceiros que confiam na DLS
Como a RQAP 1130 resolve o seu processo?
A Rosqueadora Automática com Controle de Torque RQAP 1130 fecha frascos e potes com tampas rosqueáveis de 35 a 110 mm de diâmetro, em frascos de 38 a 300 mm de altura, em 25 a 50 frascos por minuto. É indicada para suplementos, farma, cosméticos e alimentos, em linhas que precisam de torque repetível.

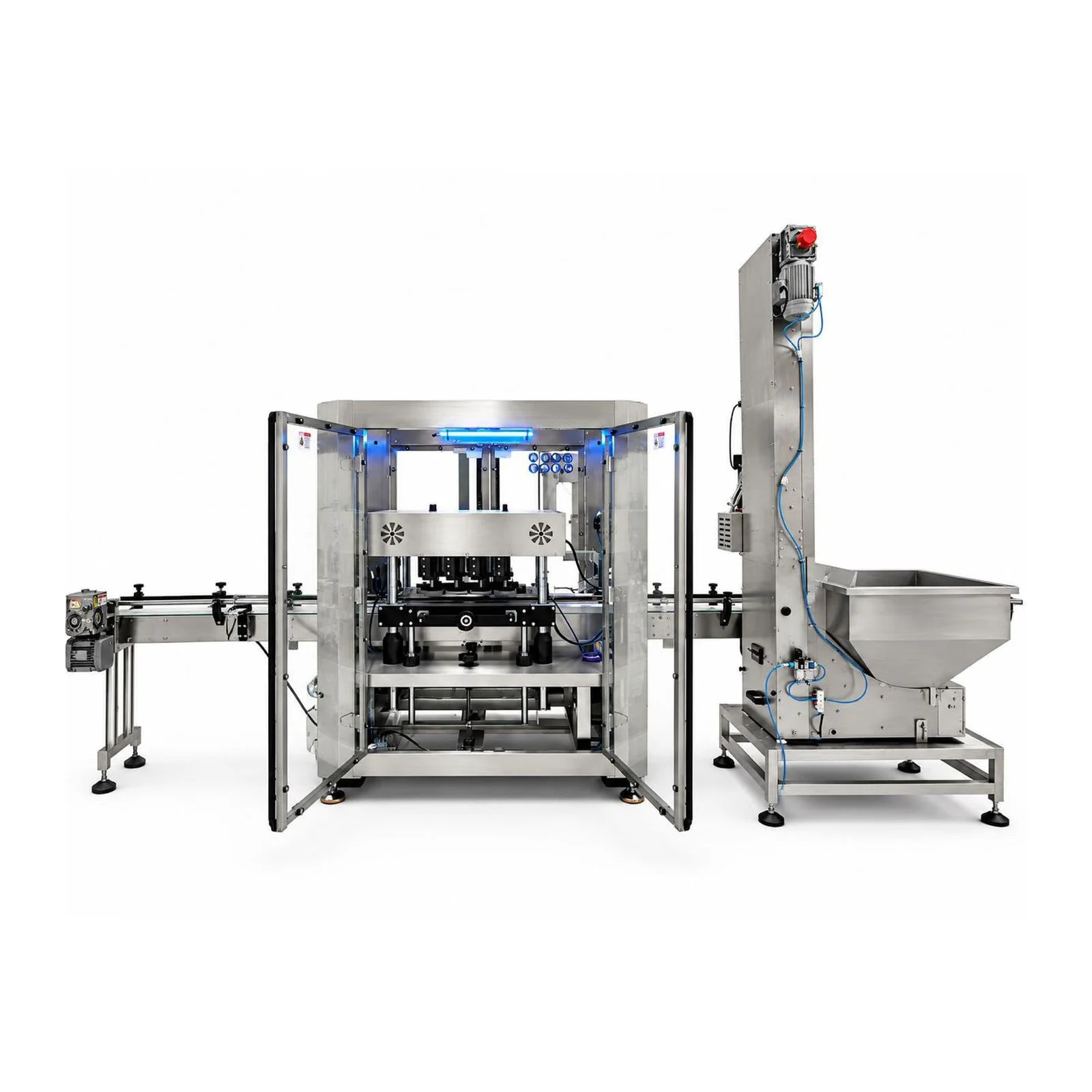

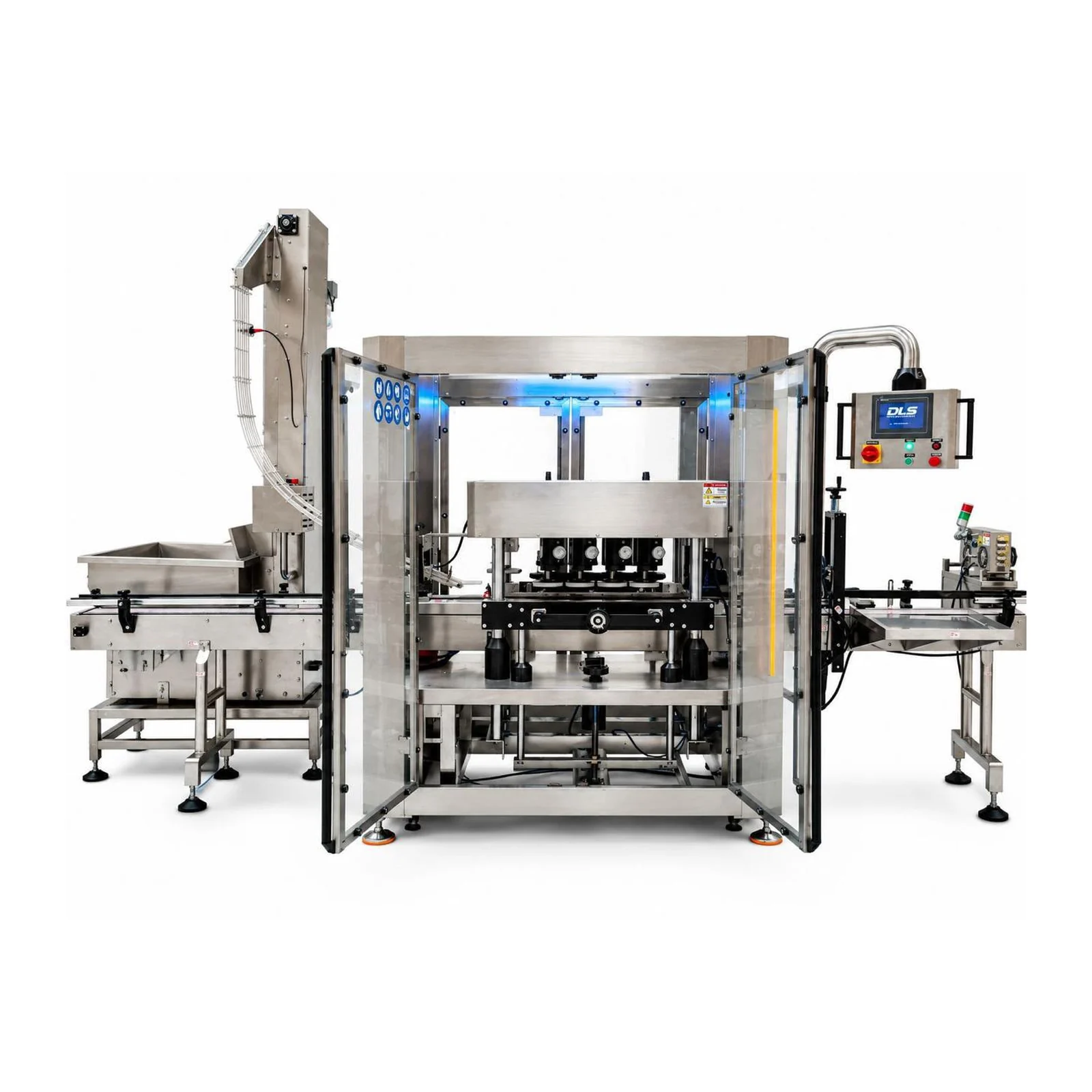

Elevador de tampas e estação de rosqueamento ficam na mesma estrutura, o que dispensa alimentador separado. As tampas são orientadas por gravidade e colocadas uma a uma sobre os frascos; uma tração lateral estabiliza o frasco, e motores com velocidade independente fazem a aproximação, o aperto inicial e o torque final, sem espanar a tampa e sem folga.
A troca de formato é feita por manípulos de regulagem rápida de altura e largura, sem trocar peças. Chassi, proteções e calhas são em aço inoxidável AISI 304, que resiste à corrosão e à lavagem frequente.
Para instalar, basta energia de 220 V, com 1,5 kW de potência, e ar comprimido de 0,7 MPa. A automação usa componentes de grandes fabricantes do setor: CLP, tela e servomotores Delta, relés Omron, pneumática AirTAC e proteções Schneider.
Quais são os diferenciais construtivos?
- Elevador e rosqueamento integrados: A alimentação de tampas faz parte da mesma estrutura compacta, o que reduz a área ocupada e simplifica a instalação.
- Aperto em três etapas: Pré-aproximação, aperto inicial e torque final, com motores de velocidade independente, preservam a rosca da tampa e do frasco.
- Ajuste rápido de formato: Altura e largura são ajustadas por manípulos de regulagem rápida, sem trocar peças em pequenas variações de frasco.
- Orientação de tampas com recirculação: Triagem por gravidade com sopro de ar controlado por válvula deixa passar só a tampa com a boca para baixo; a que vem virada volta ao reservatório por uma calha de retorno.
- Sistema anti-rotação: Uma esteira de tração lateral abraça o frasco durante o aperto e impede que ele gire junto com a tampa.
O que torna a operação inteligente?
- CLP e IHM Delta: O operador ajusta tempo de rosqueamento, atrasos de acionamento e velocidade dos motores na tela touch screen.
- Receitas por produto: Velocidade, torque, atrasos e pressão de contato ficam salvos como receita; trocar de produto é carregar a receita correspondente.
- Nível de tampas controlado: Um sensor fotoelétrico monitora a calha de descida: com a calha cheia o elevador pausa, e retoma assim que o nível baixa.
- Sincronismo frasco e tampa: Um sensor detecta cada frasco que chega, e o CLP libera a tampa no instante em que ele atinge a posição de rosqueamento.
- Autodiagnóstico: O CLP monitora pressão de ar comprimido, temperatura dos motores e estado dos sensores, e interrompe o ciclo se detectar anomalia. Telas de diagnóstico apontam a origem da parada.
Ficha técnica
| Modelo | Rosqueadora Automática Para Linha RQAP 1130 |
|---|---|
| Capacidade de produção | 25 a 50 frascos/min |
| Diâmetro de tampa | 35 a 110 mm |
| Altura de frasco | 38 a 300 mm |
| Potência | 1,5 kW |
| Tensão elétrica | AC 220 V, 50-60 Hz |
| Ar comprimido | 0,7 MPa (7 bar) |

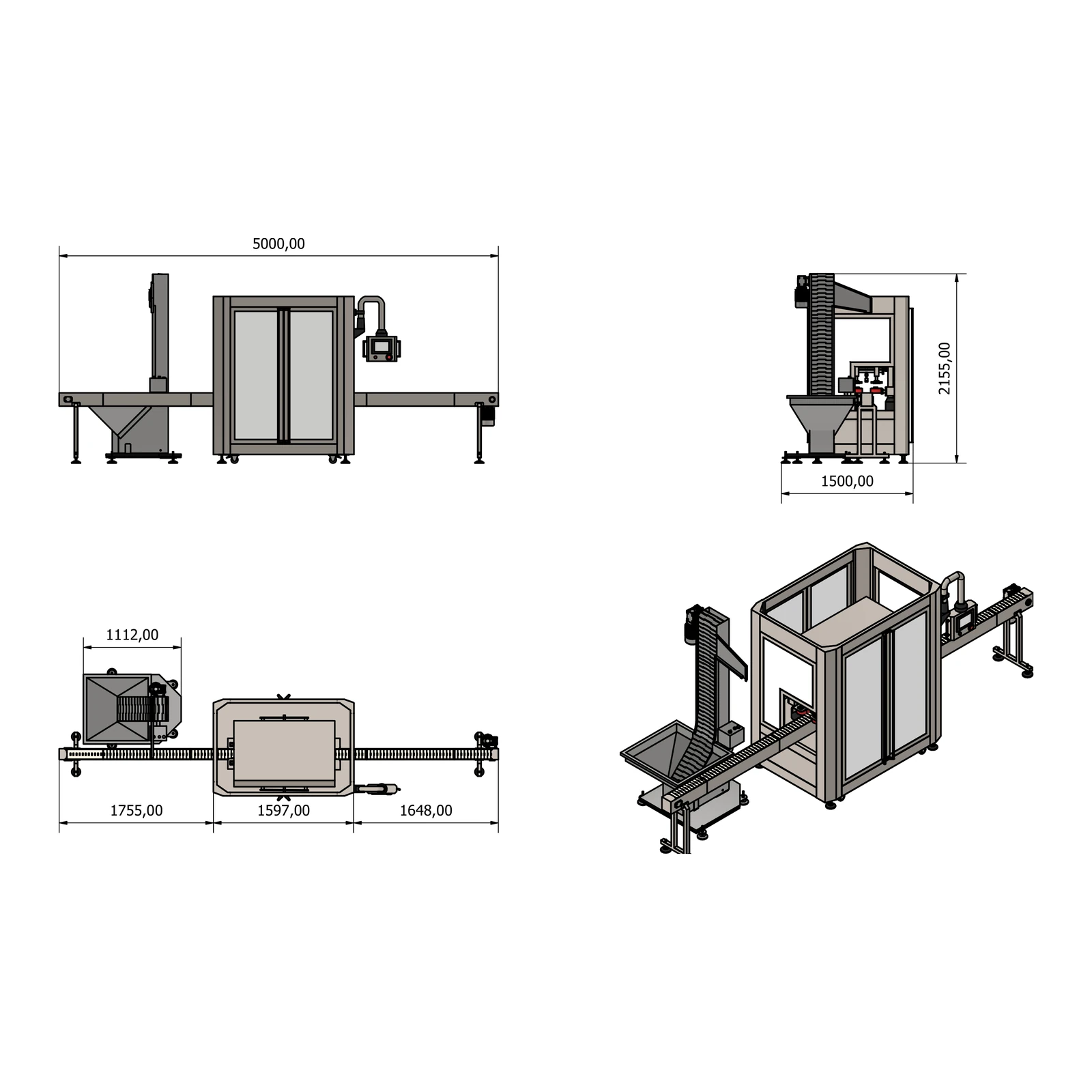

| Dimensões pela planta (C × L × A) | 5.000 × 1.500 × 2.155 mm (conjunto com esteiras e elevador de tampas) |
| Peso aproximado | 250 kg |
| Material de construção | Aço inoxidável AISI 304, com certificado de material |
| Certificação | CE |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a RQAP 1130 atende?
Perguntas frequentes sobre a RQAP 1130
Motores com controle independente de velocidade fazem o fechamento em três etapas: pré-aproximação, aperto inicial e torque final. Uma tração lateral segura o frasco para ele não girar junto.
Torque variável: força demais espana a rosca, força de menos deixa folga e risco de vazamento. O aperto em etapas com velocidade controlada mantém o mesmo resultado em todos os frascos.
Tampas de 35 a 110 mm de diâmetro e frascos de 38 a 300 mm de altura.

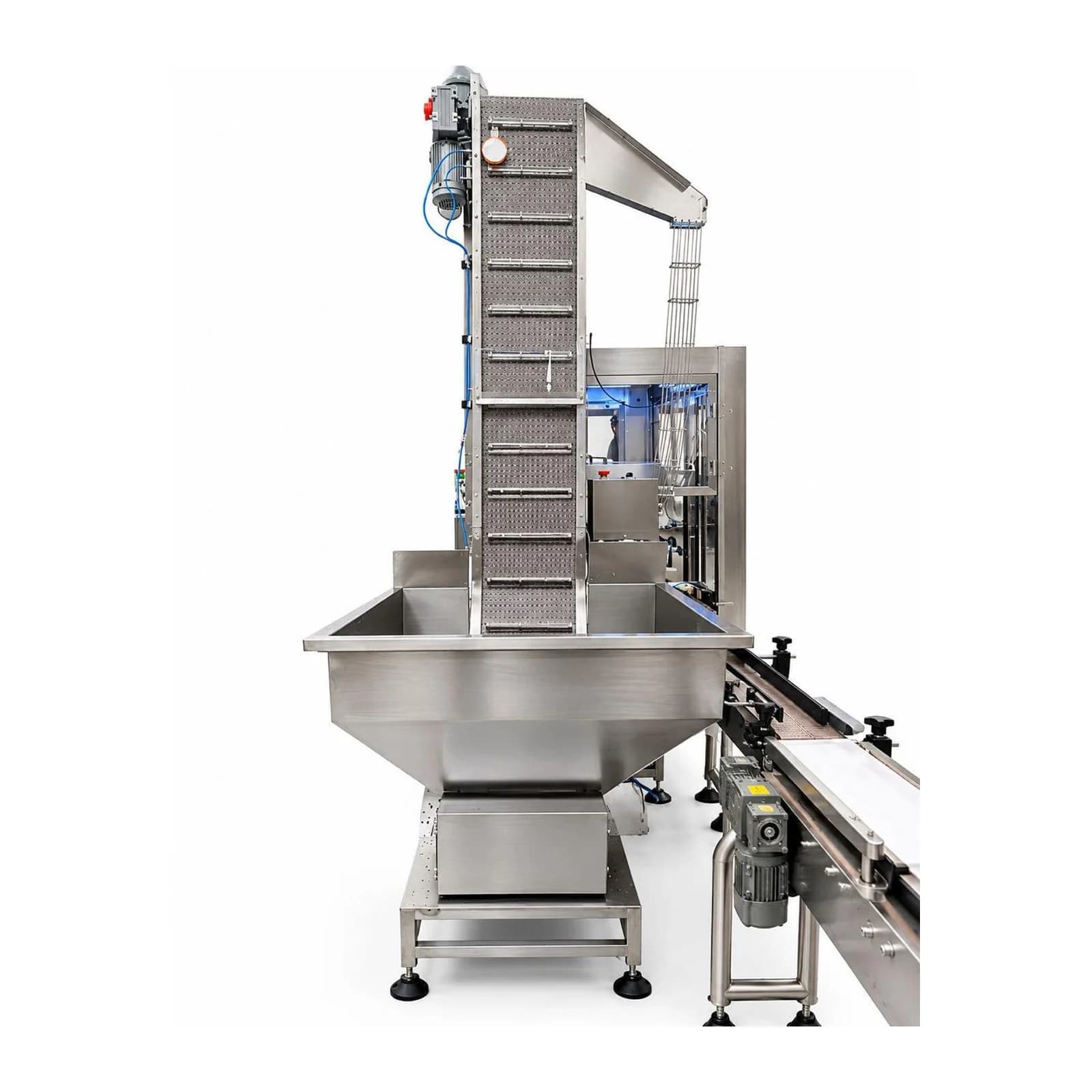

Não. O elevador automático de tampas faz parte da mesma estrutura: as tampas sobem, são orientadas por gravidade e colocadas uma a uma sobre os frascos.
Pequenas variações de frasco são ajustadas por manípulos de regulagem rápida de altura e largura, sem troca de peças.
Energia AC 220 V, 50-60 Hz, com 1,5 kW, e ar comprimido a 0,7 MPa. Pela planta, o conjunto com esteiras e elevador de tampas ocupa 5.000 × 1.500 × 2.155 mm.
A triagem por gravidade, com sopro de ar, só deixa seguir a tampa com a boca para baixo. A que vem na posição errada cai numa calha de retorno e volta ao reservatório, sem parar a linha.
Pó e cápsula absorvem umidade. Uma tampa com folga deixa o ar úmido entrar; uma tampa apertada demais espana a rosca ou deforma o frasco. O controle de torque mantém a vedação igual em todos os frascos.
25 a 50 frascos por minuto, em fluxo contínuo, com aproximação, aperto inicial e torque final feitos por motores independentes.
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Suplementos e nutracêuticos, Farmacêutico, Cosmético e higiene pessoal e Alimentício.
Potes de suplemento, Frascos de cápsulas, Frascos farmacêuticos, Potes de alimentos, Frascos de cosméticos. Trabalha com embalagens do tipo frasco e pote e tampa rosqueada.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a RQAP 1130 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
