Rotuladora Automática de Alta Velocidade RAL 1140 HS
Aplicação automática de rótulos em frascos cilíndricos por roda estrelada, até 80 frascos/min.
- Até 80 frascos por minuto em fluxo contínuo, sem paradas por ciclo
- Precisão de ±1 mm elimina retrabalho por rótulo torto ou com bolha
- Troca de formato em minutos, sem ferramentas especiais
- Zero desperdício de rótulo com o sistema No bottle - No label
Produtividade
até 80 frascos/min
Precisão
±1 mm
Material
Aço Inox AISI 304
Controle
CLP + Servomotor
Parceiros que confiam na DLS

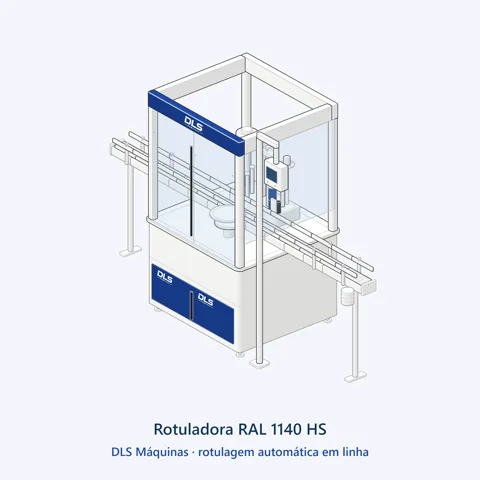

Como a RAL 1140 HS resolve o seu processo?

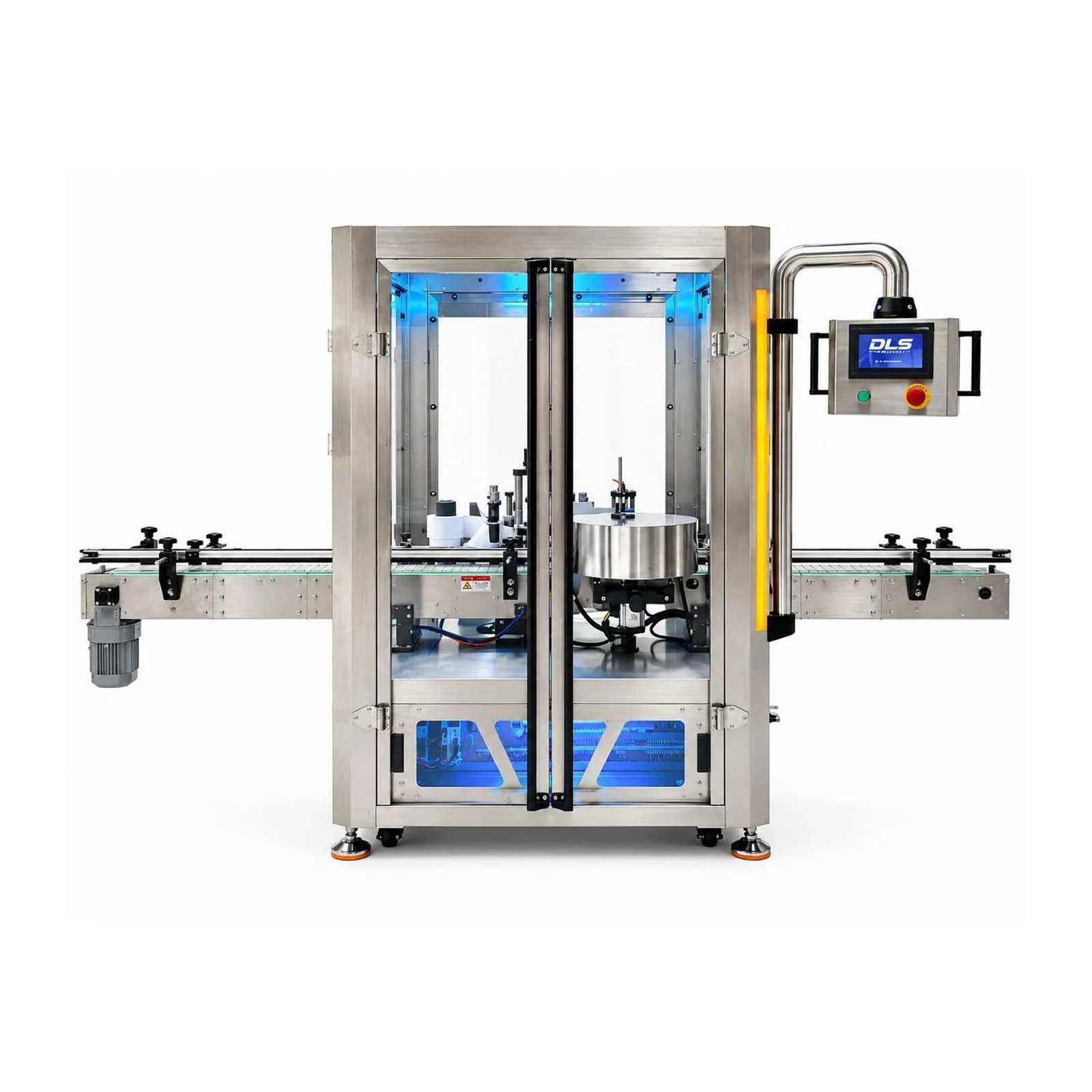

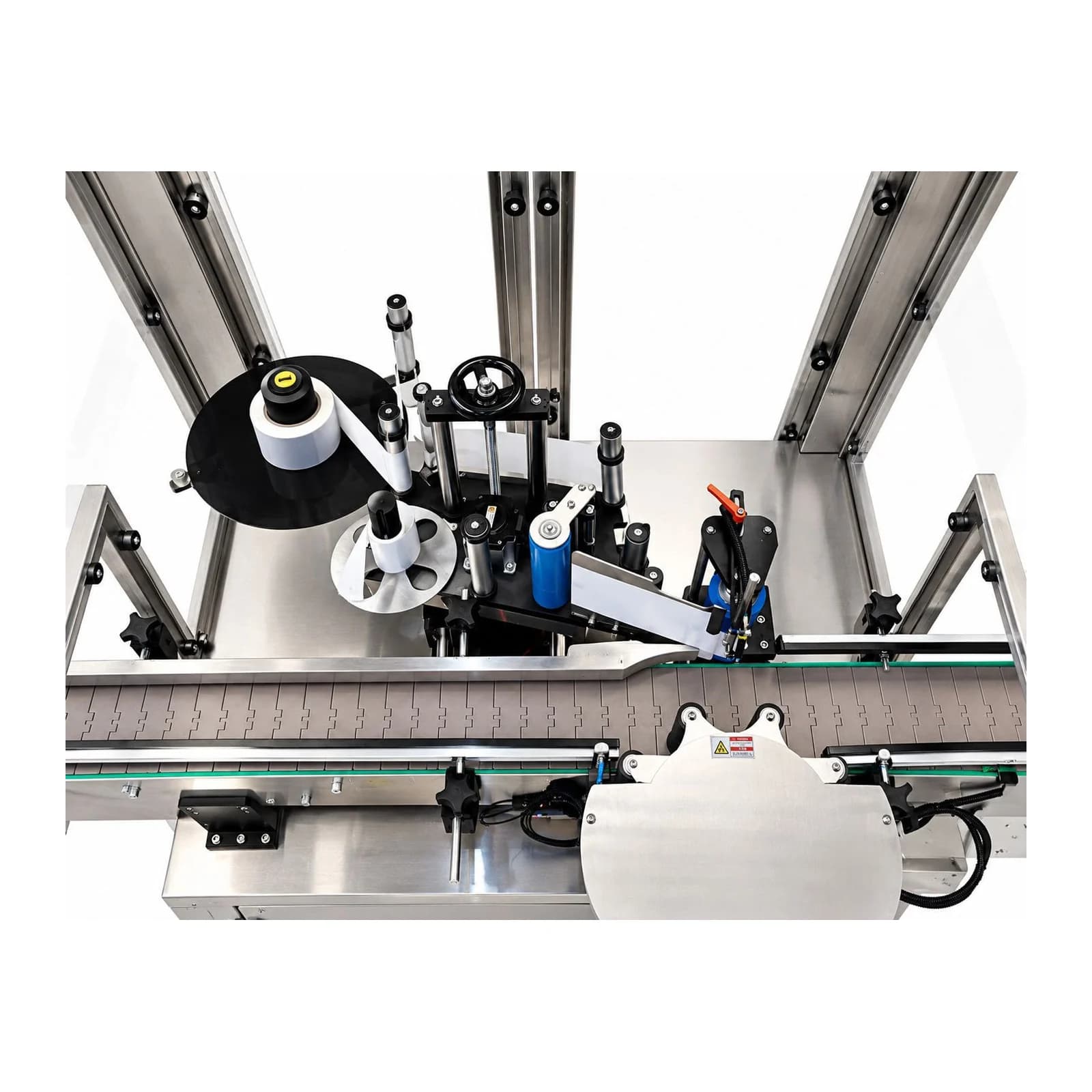

A Rotuladora Automática em Linha de Alta Velocidade RAL 1140 HS aplica rótulos autoadesivos em frascos cilíndricos de 20 a 114 mm de diâmetro e até 250 mm de altura, em cadência de 40 a 80 frascos por minuto. É indicada para os segmentos farmacêutico, alimentício, de suplementos, cosmético e de higiene, em rotulagem de volta completa ou de meia volta.
Trabalha sozinha ou integrada a uma linha de envase que já existe, de cápsulas, pós ou líquidos. A troca de formato leva poucos minutos: basta substituir a roda estrelada pela do diâmetro certo e ajustar as velocidades na tela touch screen, sem trocar engrenagens ou polias. Menos tempo parado entre um lote e outro.
Chassi, proteções e partes em contato são em aço inoxidável AISI 304, que resiste à corrosão e facilita a limpeza em ambientes com lavagens frequentes. Para instalar, basta energia de 110 ou 220 V, com 1,5 kW de potência, e ar comprimido de 0,4 a 0,6 MPa, a infraestrutura padrão de uma planta industrial.
A automação é montada com componentes dos maiores fabricantes do setor: CLP, tela e servomotor Delta, inversor Siemens e sensores Panasonic e SICK. Na prática, manutenção mais simples e peças de reposição disponíveis no Brasil.
Pode sair também com codificador, que grava lote e validade no rótulo na mesma passagem, ou com verificação por visão, que confirma a presença e a posição do rótulo antes de liberar o frasco.
Quais são os diferenciais construtivos?
- Estrutura em Aço Inoxidável AISI 304: Todo o chassi, proteções laterais e partes estruturais são fabricados em aço inoxidável AISI 304, material que garante resistência à corrosão, facilidade de higienização e total conformidade com as Boas Práticas de Fabricação (GMP), ideal para ambientes produtivos sujeitos a lavagens frequentes e controle rigoroso de contaminação.
- Aplicação versátil: A máquina é capaz de aplicar rótulos de circunferência total (volta completa) ou parcial (meia volta) em frascos cilíndricos, com diâmetros de 20 mm a 114 mm e alturas de 20 mm a 250 mm, abrangendo desde ampolas de pequeno porte até frascos de grande capacidade.
- Precisão de rotulagem ±1 mm: Graças à combinação de sensores de alta resolução, servomotor dedicado e controle eletrônico por CLP, a RAL 1140 HS assegura aplicação sem rugas, sem bolhas e com posicionamento milimétrico do rótulo.
O que torna a operação inteligente?
- Sistema "No bottle - No label": Equipada com sensor fotoelétrico de detecção de frascos (Panasonic) e sensor de registro de rótulo (SICK), a rotuladora só libera um rótulo se houver um frasco presente na posição correta. Elimina o desperdício de rótulos e reduz a necessidade de supervisão constante.
- Regulagem eletrônica sem passos (stepless): As velocidades de rotulagem, da esteira transportadora e do sistema de separação dos frascos podem ser ajustadas de forma independente e contínua via tela touch screen, permitindo adaptação rápida a diferentes tamanhos de frascos sem troca de engrenagens ou polias.
- Servomotor de alta performance: O sistema de dispensa do rótulo é acionado por um servomotor de origem Delta (Taiwan), garantindo arranques e paradas precisos, alta repetibilidade e durabilidade mesmo em regimes de trabalho intensivo.
Ficha técnica
| Modelo do Equipamento | Rotuladora Automática em Linha de Alta Velocidade - RAL 1140 HS |
|---|---|
| Comprimento do rótulo | 30 mm a 300 mm (customizável para valores superiores) |
| Largura do rótulo | 30 mm a 130 mm (customizável para valores superiores) |
| Diâmetro do frasco | 20 mm a 114 mm (customizável) |
| Altura do frasco | 20 mm a 250 mm (customizável) |
| Diâmetro externo da bobina de rótulos | Máximo 300 mm |
| Diâmetro interno da bobina (núcleo) | 76 mm (padrão industrial) |
| Precisão de aplicação do rótulo | ±1 mm |
| Velocidade de rotulagem | 40 a 80 frascos por minuto (depende do diâmetro do frasco e comprimento do rótulo) |

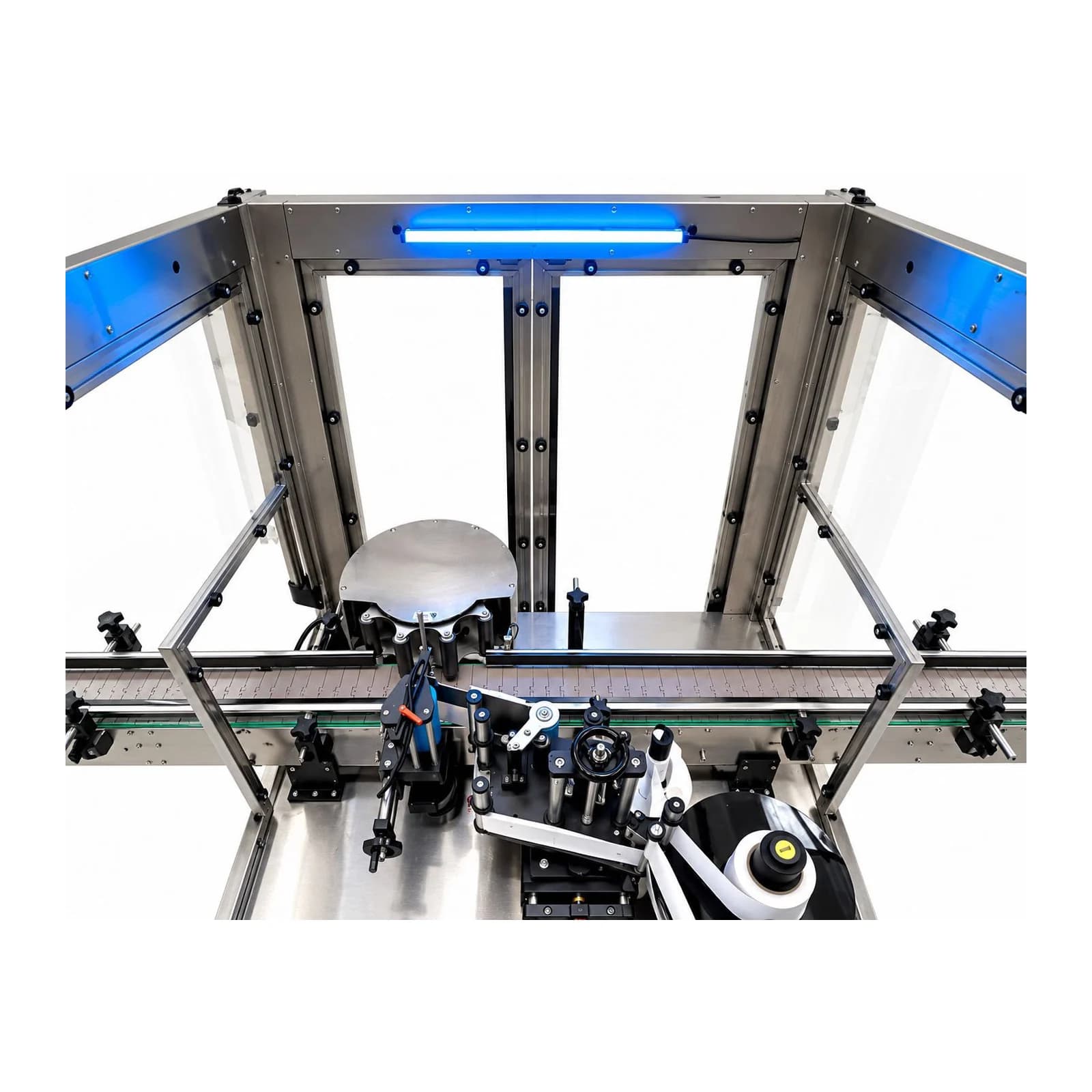

| Sistema de transporte dos frascos | Roda estrelada intercambiável (star wheel) - movimento contínuo |
| Material de construção | Aço inoxidável AISI 304 (chassi, estrutura, proteções e partes em contato) |
| Tensão de alimentação | 110 V / 220 VAC ±10%, 50-60 Hz (conforme especificação do cliente) |
| Potência total instalada | 1.500 W (1,5 kW) |
| Pressão de ar comprimido (exigida) | 0,4 - 0,6 MPa |
| Peso do equipamento | Aprox. 260 kg |
| Dimensões do equipamento (C x L x A) | 2.000 mm × 900 mm × 1.500 mm |
| Interface de operação | IHM (touch screen) |
| Proteções de segurança | Acrílico resistente com enclausuramento das partes móveis |
| Altura da esteira | 800 mm |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a RAL 1140 HS atende?
Perguntas frequentes sobre a RAL 1140 HS
Atende frascos cilíndricos com diâmetro de 20 mm a 114 mm e altura de 20 mm a 250 mm. Fora dessa faixa, valores customizados podem ser avaliados com um engenheiro de aplicação.

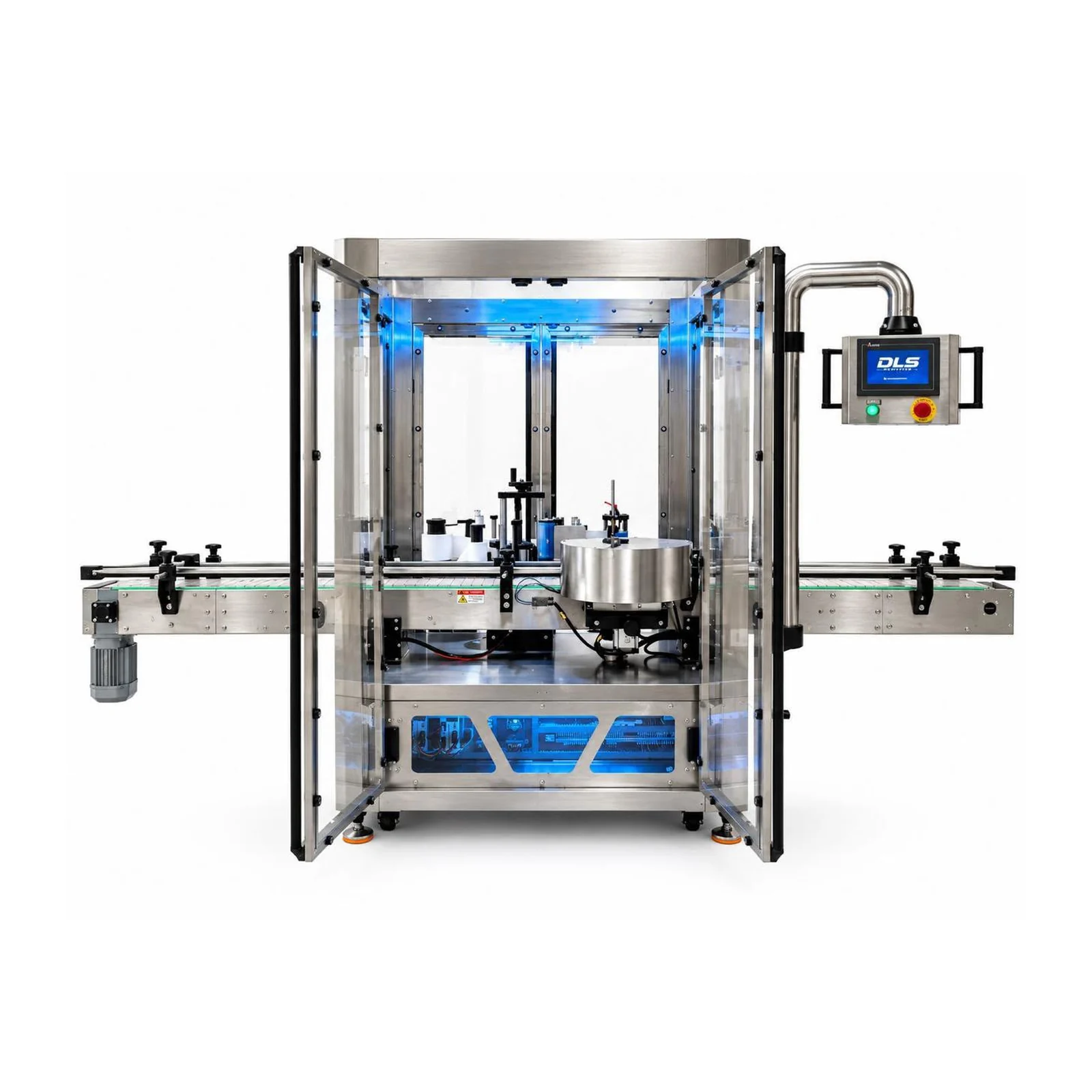

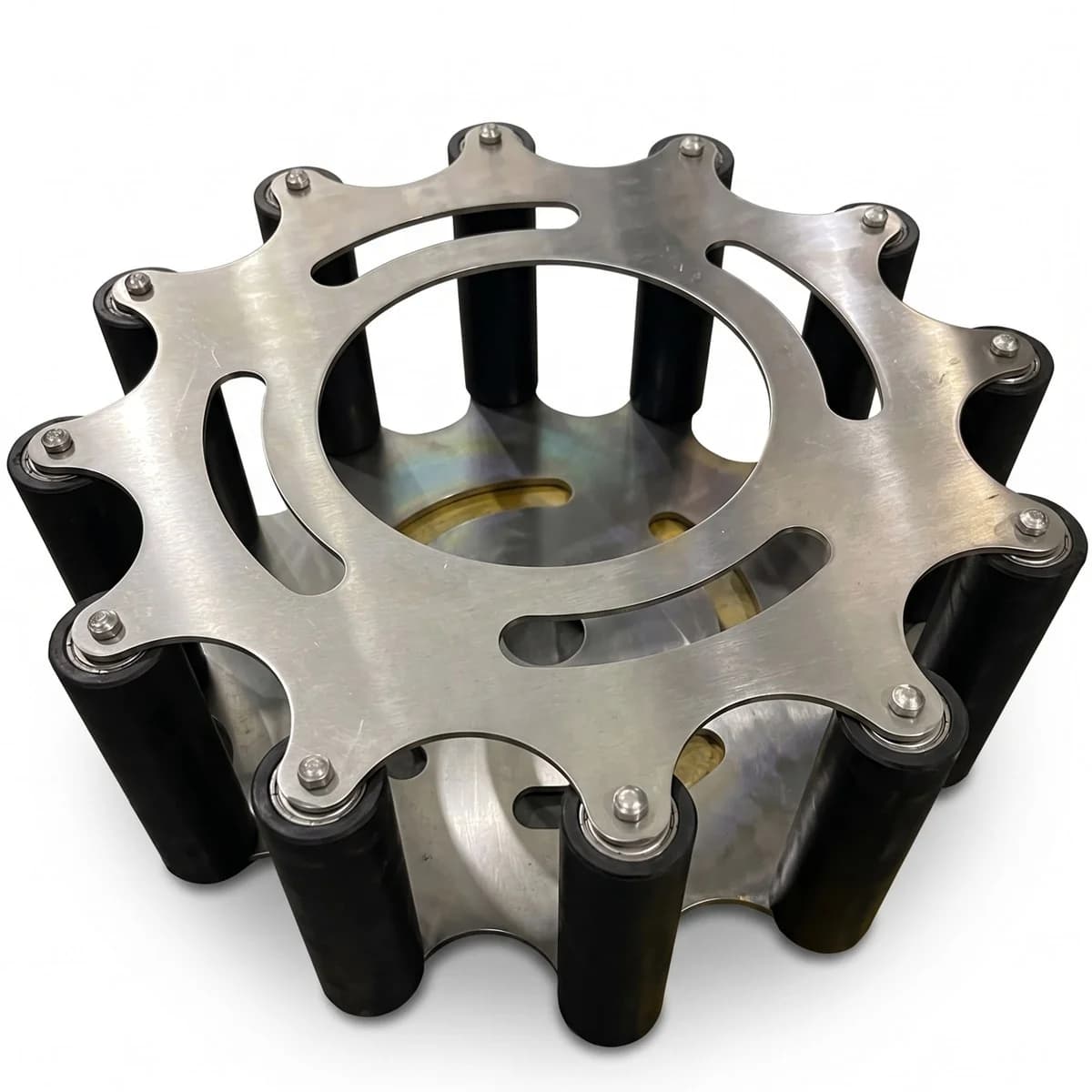

A troca usa rodas estreladas intercambiáveis - o operador substitui a estrela por outra do tamanho correto em poucos minutos, sem ferramentas especiais.
Sim. A máquina opera tanto de forma independente quanto integrada a linhas de envase existentes, de cápsulas, pó ou outros produtos.

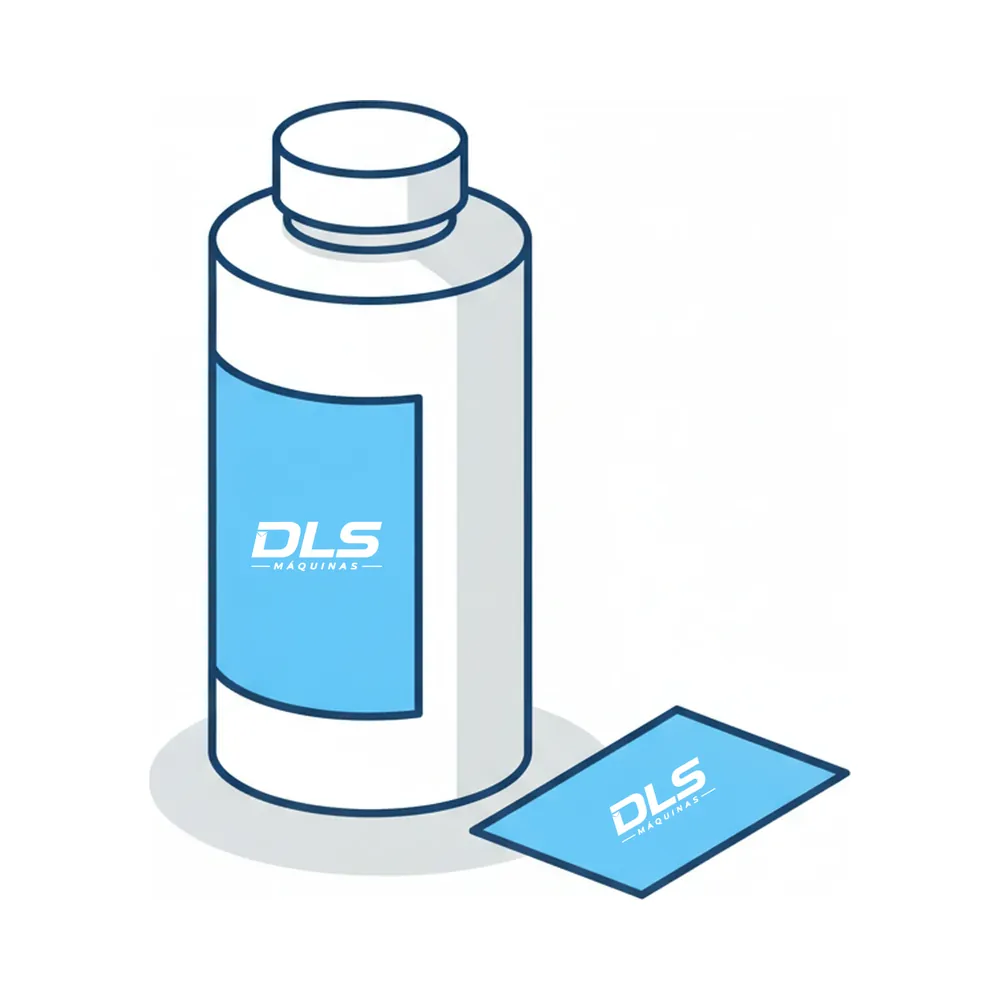

Sim, a máquina aplica tanto em circunferência total (volta completa) quanto parcial (meia volta), conforme o layout do rótulo do cliente.
O sistema "No bottle - No label", com sensor fotoelétrico de detecção de frasco, libera o rótulo somente quando há frasco presente na posição correta.
Bolha e desalinhamento costumam vir de pressão de aplicação insuficiente, ajuste incorreto ou falha na alimentação do rótulo. A RAL 1140 HS combina sensores de alta resolução, servomotor dedicado e controle por CLP para aplicar com precisão de ±1 mm, sem rugas e sem bolhas. A superfície do frasco limpa e seca e um adesivo compatível com o material do frasco também são condições para o resultado.
Sim, na configuração com codificador. Ela grava lote, validade e código de rastreabilidade no rótulo durante a mesma passagem, sem etapa extra na linha. Para alimentos embalados, esses dados são exigidos pela ANVISA (RDC nº 727/2022). A máquina executa a gravação; o conteúdo do rótulo segue sendo responsabilidade do fabricante do produto.

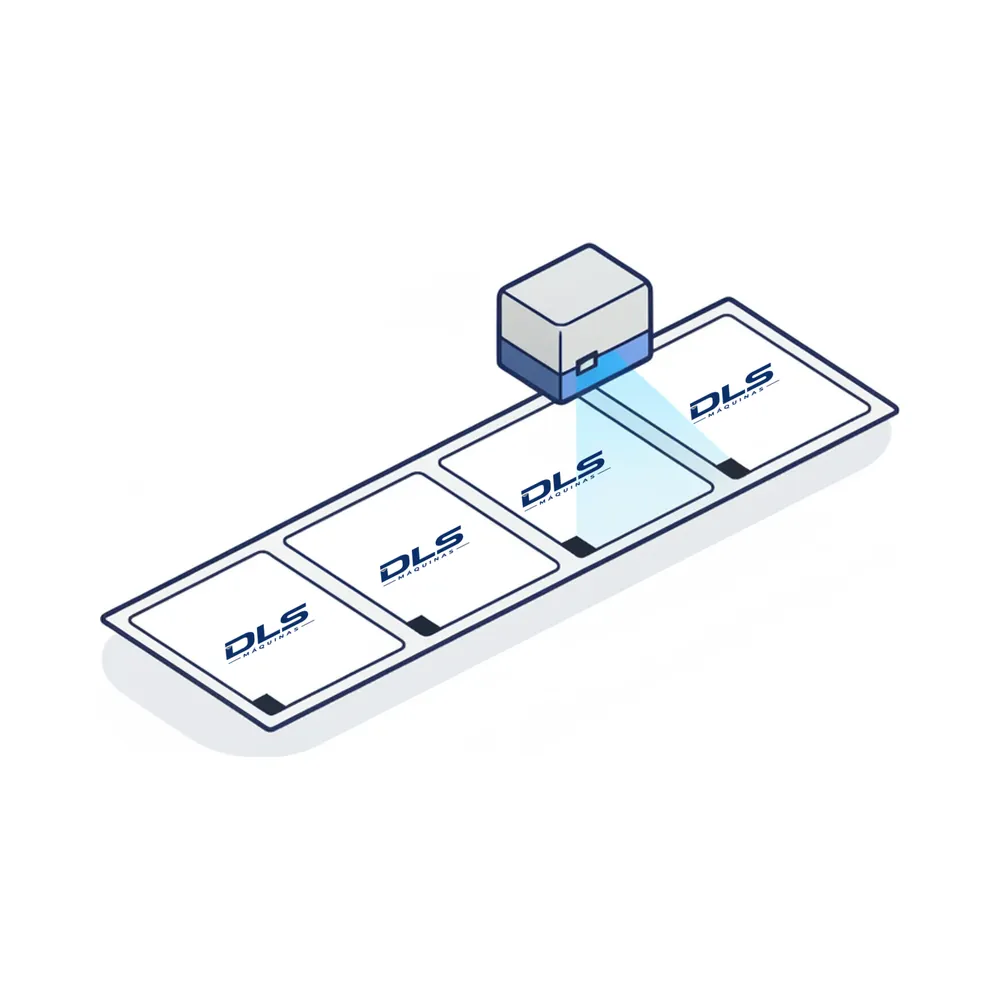

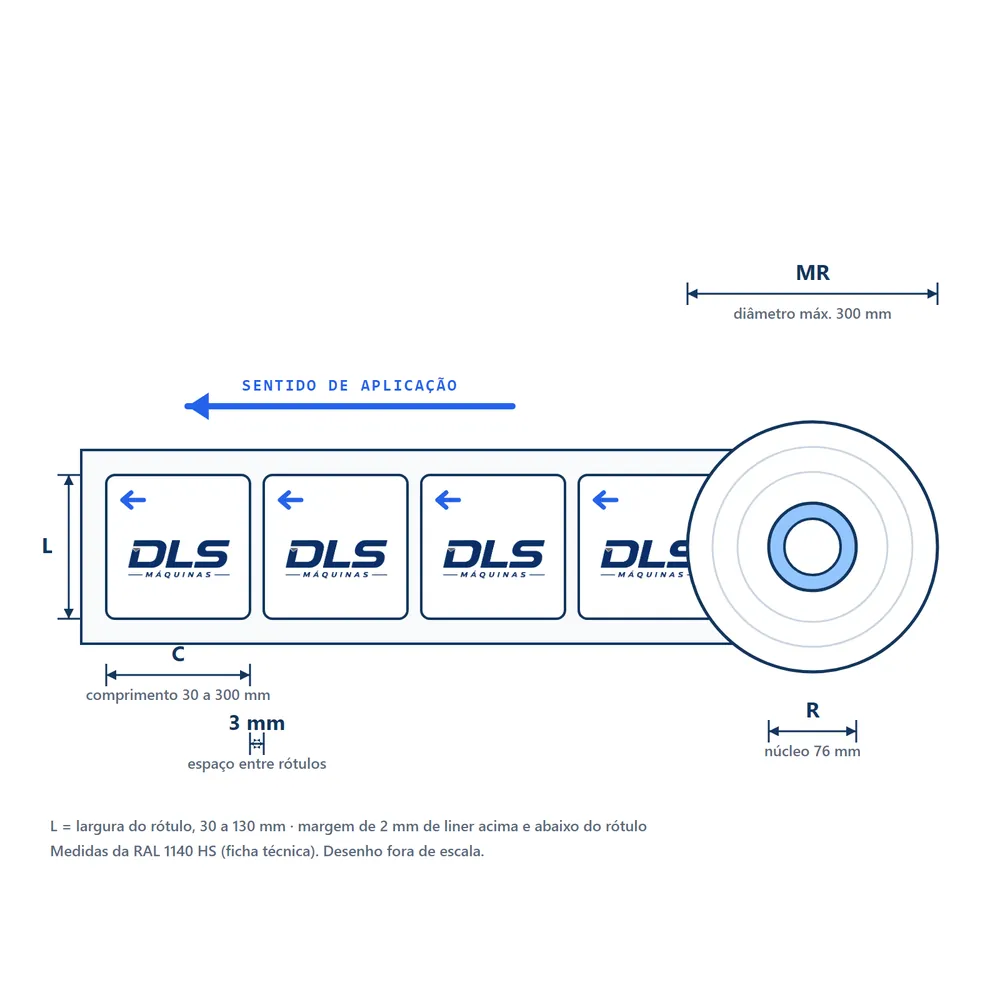

Rótulos autoadesivos em bobina, incluindo os com marcação de fotocélula (eye mark) para corte por sensor óptico, rótulos transparentes (com sensor específico) e rótulos metalizados, foscos ou com brilho. A bobina pode ter até 300 mm de diâmetro externo e núcleo de 76 mm.

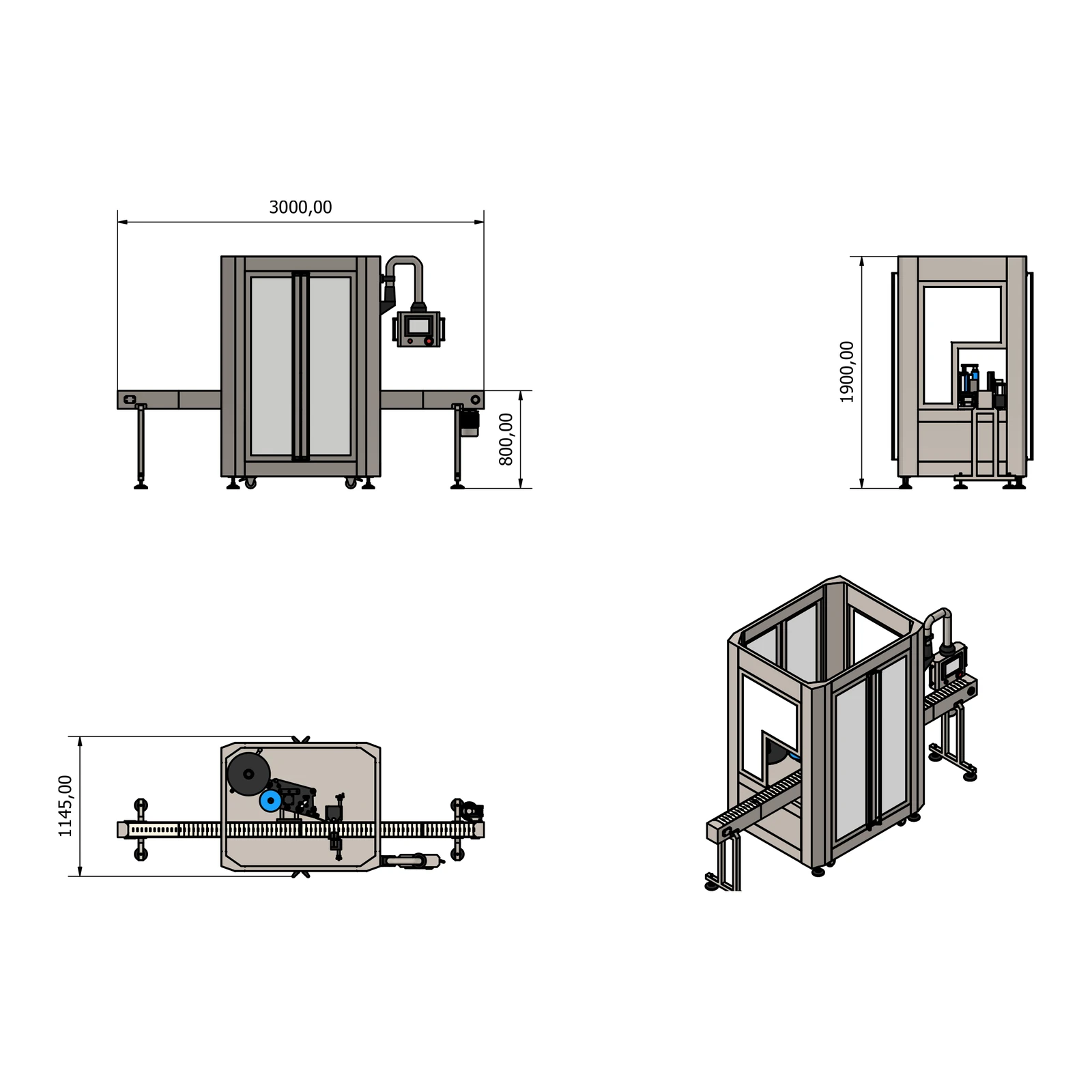

Alimentação elétrica de 110 V ou 220 VAC, 50-60 Hz, com potência instalada de 1,5 kW, ar comprimido entre 0,4 e 0,6 MPa e espaço para um equipamento de 3.000 × 1.145 × 1.900 mm com as esteiras, com cerca de 260 kg.
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Farmacêutico, Suplementos Alimentares e Nutracêuticos, Alimentos e Bebidas, Cosméticos e Higiene Pessoal, Produtos de Limpeza Doméstica e Químico e Automotivo.
Líquidos em frasco, Cápsulas envasadas em pote, Pós envasados em frasco, Cremes e géis, Xaropes, Frascos de vidro e PET. Trabalha com embalagens do tipo frasco e pote e rótulo.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a RAL 1140 HS atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
