Dosadora Automática em Linha 1 Cabeçote DARL 1H 1020
Dosagem volumétrica de pós em frascos e potes por rosca sem fim com servomotor, de 100 g a 5.000 g, em 10 a 20 frascos por minuto.
- 10 a 20 frascos por minuto, com um cabeçote de rosca sem fim
- De 100 g a 5.000 g, trocando só o conjunto de rosca
- Precisão de até ±1% acima de 100 g, com servomotor controlando a rosca
- Agitador no funil de 50 L evita túnel e compactação do pó
Produtividade
10 a 20 frascos/min
Dosagem
100 g a 5.000 g
Precisão
≤ ±1% acima de 100 g
Controle
CLP Siemens + servo
Parceiros que confiam na DLS
Como a DARL 1H 1020 resolve o seu processo?

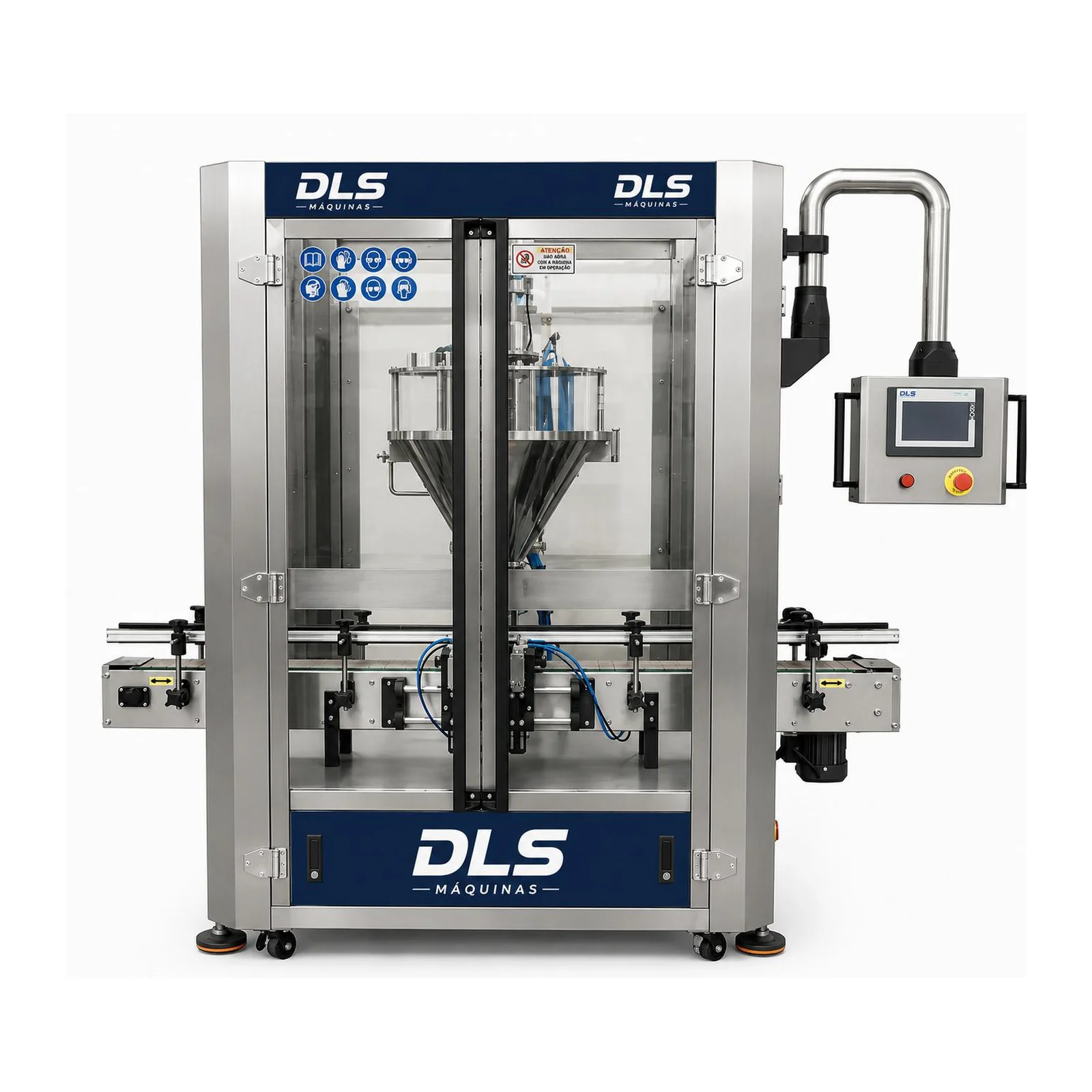

A Dosadora Automática em Linha 1 Cabeçote DARL 1H 1020 envasa pós em frascos e potes, de 100 g a 5.000 g por dose, em 10 a 20 frascos por minuto. É indicada para suplementos, como whey protein, creatina e colágeno, para pós alimentícios, como leite em pó, café solúvel e achocolatado, e para pós químicos e farmacêuticos.

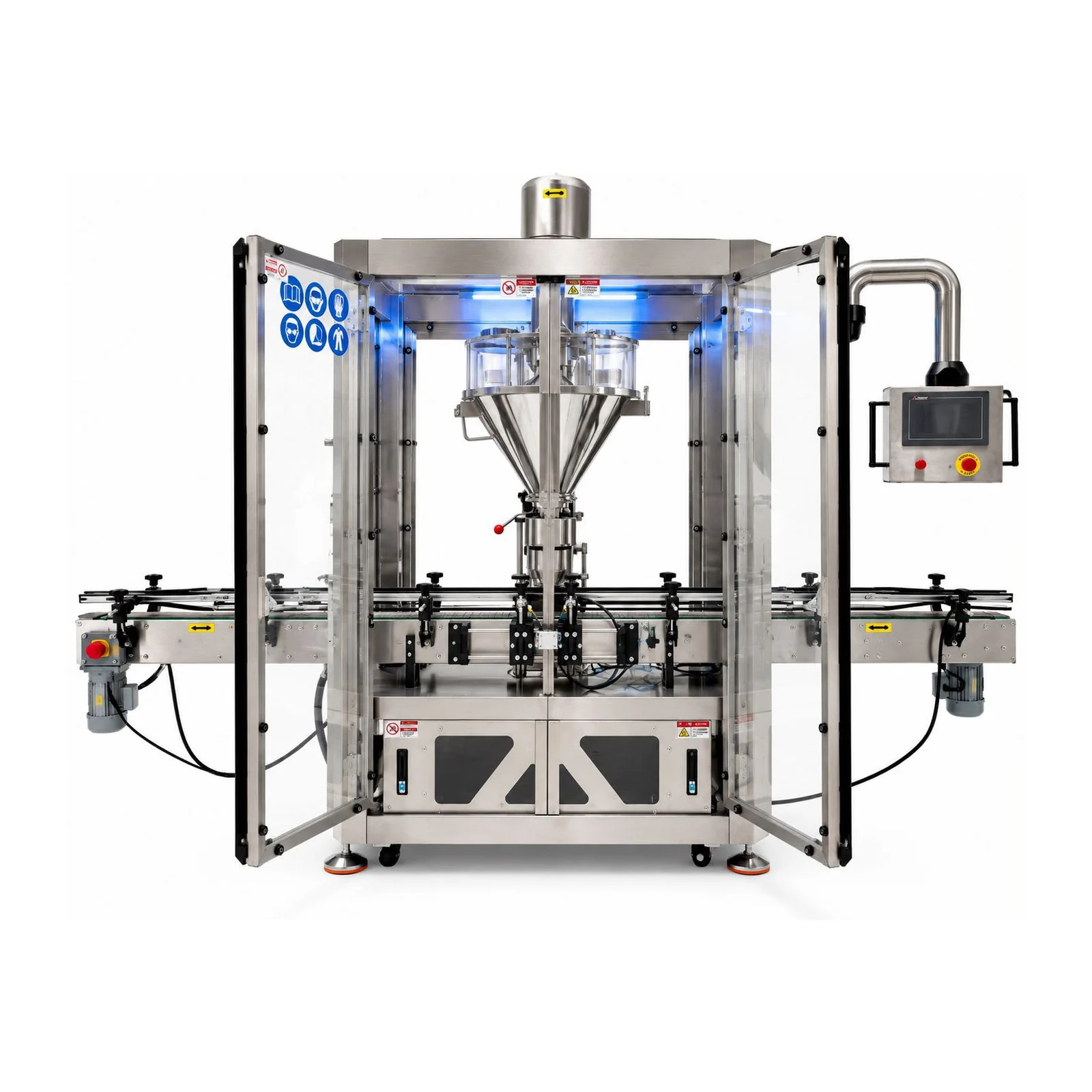

A rosca sem fim é acionada por servomotor, que controla o número de voltas e, com isso, o peso dosado. Sensores ópticos e um bloqueador pneumático posicionam um frasco por vez sob o funil de 50 L, que tem agitação própria para manter o pó fluindo. A máquina opera sozinha ou integrada a rosqueadoras, rotuladoras e checkweighers por sinais de E/S.
Trocar de produto é rápido: o conjunto de rosca é intercambiável e os parâmetros ficam salvos em receitas na IHM. Estrutura em aço inoxidável AISI 304, com partes de contato em AISI 304 ou 316 e polimento espelhado. Dispositivo de vibração e coletor de pó entram como opcionais.
Para instalar, basta rede de 220 V monofásica ou 380 V trifásica, 60 Hz, com 3,5 kW, aterramento e disjuntor dedicado, e ar comprimido seco de 0,4 a 0,6 MPa. A automação usa componentes de grandes fabricantes do setor: CLP e tela Siemens, pneumática AirTAC e sensores Sick, Panasonic e Autonics.
Quais são os diferenciais construtivos?
- Servomotor na rosca: O controle fino do número de voltas da rosca define o peso dosado. O servomotor Xinje pode ser trocado por Siemens, sob customização.
- Roscas intercambiáveis: A troca do conjunto de rosca e de funil adapta a máquina a faixas de peso de 100 g a 5.000 g e a pós de escoamento diferente.
- Agitação no funil: O agitador independente mantém o pó fluindo e evita túnel, compactação e segregação.
O que torna a operação inteligente?
- Receitas na IHM: Velocidade da rosca, agitação, atrasos e tempo de descarga ficam salvos por produto, sem reprogramar a máquina.
- Esteira contínua ou intermitente: No modo intermitente, a esteira para durante a dosagem e volta a andar depois, o que evita derramar produto.
Ficha técnica
| Modelo | DARL 1H 1020 |
|---|---|
| Número de cabeçotes | 1 |
| Sistema de dosagem | Volumétrico, por rosca sem fim com servomotor |
| Faixa de dosagem | 100 g a 5.000 g (conforme o conjunto de roscas) |
| Precisão de dosagem | Até 100 g: ±0,5 a 1 g · acima de 100 g: ≤ ±1% |
| Velocidade de produção | 10 a 20 frascos/min (depende do peso, fluidez e densidade) |
| Funil de dosagem | 50 L, com agitação independente |
| Tensão de operação | 220 V monofásico ou 380 V trifásico, 60 Hz |
| Potência total | 3,5 kW |
| Ar comprimido | 50 L/min (1,8 ft³/min) a 0,4-0,6 MPa |

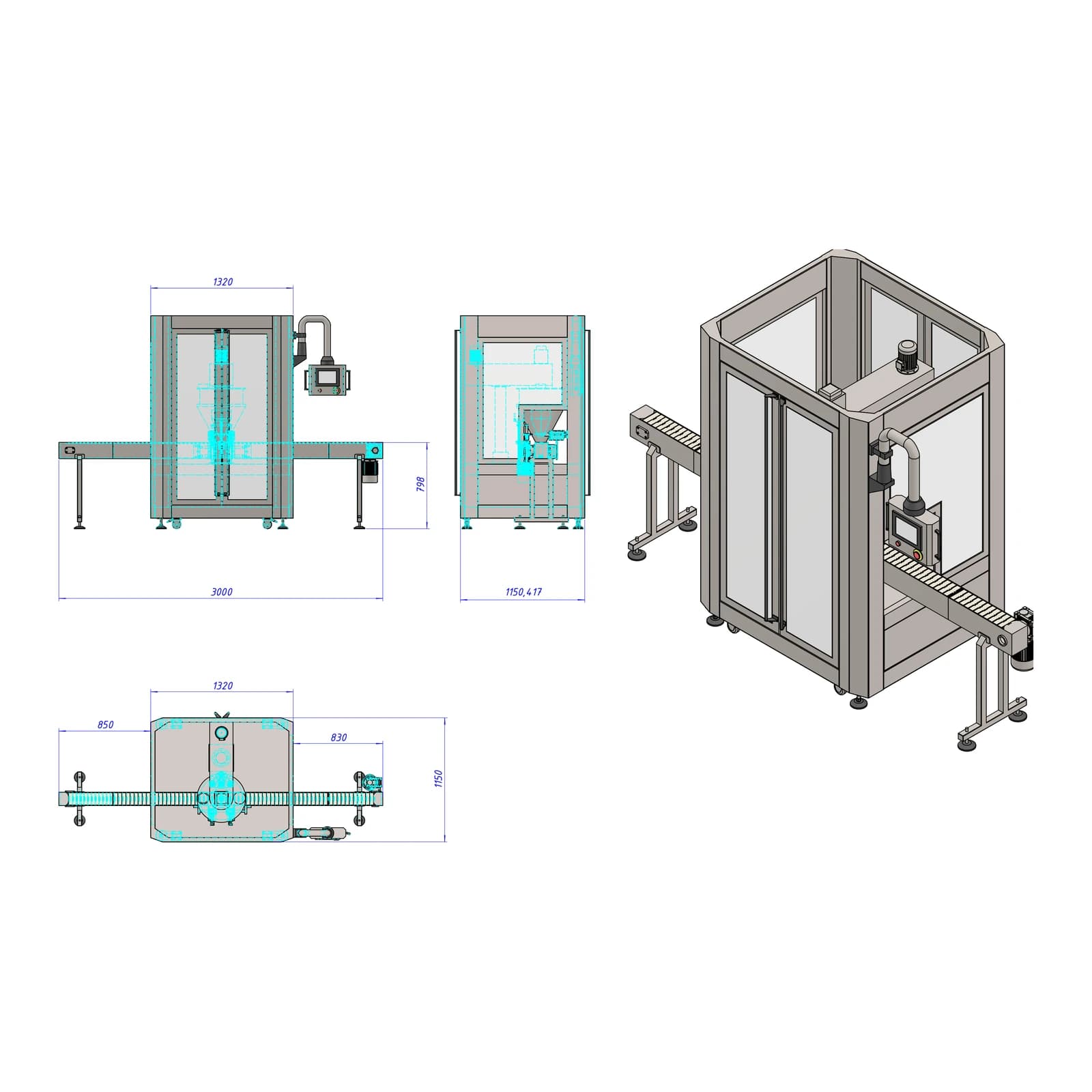

| Dimensões (C × L × A) | 3.000 × 1.150 mm com esteiras (planta) · altura 2.100 mm (ficha) |
| Peso aproximado | 650 a 700 kg |
| Esteira | 2.000 mm, largura de 114 mm (padrão) ou sob medida, altura de 800 a 850 mm |
| Material da estrutura | Aço inoxidável AISI 304 |
| Partes de contato | AISI 304 (padrão) ou AISI 316 (opcional), com polimento espelhado |
| Grau de proteção | IP54 (painel elétrico) |
| Opcionais | Dispositivo de vibração e coletor de pó |
| Qualidade do ar | Seco, isento de óleo e partículas (filtro coalescente e secador recomendados) |
| Instalação elétrica | Aterramento obrigatório e disjuntor dedicado |
| Área mínima de instalação | 2.500 × 1.800 mm, altura livre mínima de 2.500 mm |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a DARL 1H 1020 atende?
Perguntas frequentes sobre a DARL 1H 1020
10 a 20 frascos por minuto. A cadência real depende do peso da dose, da fluidez e da densidade do pó.
De 100 g a 5.000 g, conforme o conjunto de rosca e de funil escolhido. A definição da rosca para cada produto é feita com a equipe técnica da DLS.
Para doses de até 100 g, ±0,5 a 1 g. Acima de 100 g, até ±1%. O servomotor controla o número de voltas da rosca, e é isso que define o peso.
A DARL 1H 1020 tem um cabeçote e faz 10 a 20 frascos por minuto. A DARL 2H 2040 tem dois cabeçotes, chega a 20 a 40 frascos por minuto e traz alimentador e coletor de pó um-para-dois de série. As duas dosam de 100 g a 5.000 g.
Suplementos (proteínas, creatina, maltodextrina, aminoácidos, colágenos), pós alimentícios (leite em pó, café solúvel, achocolatado, farinhas, temperos), pós químicos e farmacêuticos e pequenos grânulos compatíveis com rosca sem fim.
Dispositivo de vibração e coletor de pó. A proteção perimetral também é opcional e é dimensionada conforme o layout da linha.
Rede de 220 V monofásica ou 380 V trifásica, 60 Hz, com 3,5 kW, aterramento e disjuntor dedicado; ar comprimido seco, sem óleo, de 0,4 a 0,6 MPa e 50 L/min; e área mínima de 2.500 × 1.800 mm, com 2.500 mm de altura livre.
Sim. Ela se comunica por sinais discretos de E/S com rosqueadoras, rotuladoras, checkweighers e esteiras de acumulação, e também opera sozinha, com interface própria.
Mediante customização, sim: a máquina pode ser adaptada para injetar nitrogênio ou outro gás inerte, o que reduz o oxigênio no frasco e prolonga a vida útil de produtos sensíveis à oxidação.
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Suplementos alimentares, Alimentício, Químico e Farmacêutico.
Whey protein, Creatina, Leite em pó, Café solúvel, Achocolatado, Pós magistrais. Trabalha com embalagens do tipo frasco e pote.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a DARL 1H 1020 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
