Contadora com visão computacional 16 vias - CCV 8000
Contadora com Visão Computacional 16 Vias CCV 8000
Contagem e dosagem de cápsulas, comprimidos e gomas em frascos por visão computacional, até 8.000 unidades por minuto em 16 canais.
- Até 8.000 unidades por minuto em 16 canais independentes
- Precisão de contagem de pelo menos 99,98%
- Câmeras CCD identificam e rejeitam fragmentos e cápsulas sobrepostas
- Troca de quantidade por frasco na IHM em menos de um minuto
- Imagens de inspeção guardadas por até 1 ano para auditoria
Produtividade
até 8.000 un/min
Precisão
≥ 99,98%
Canais
16 independentes
Tecnologia
Visão CCD
Parceiros que confiam na DLS
Como a CCV 8000 resolve o seu processo?
A Contadora com Visão Computacional 16 Vias CCV 8000 conta e envasa formas sólidas orais em frascos: cápsulas duras e moles, comprimidos, drágeas, gomas e grânulos, em até 8.000 unidades por minuto. É indicada para as indústrias farmacêutica, nutracêutica e de suplementos e gomas, em linhas de alto volume.

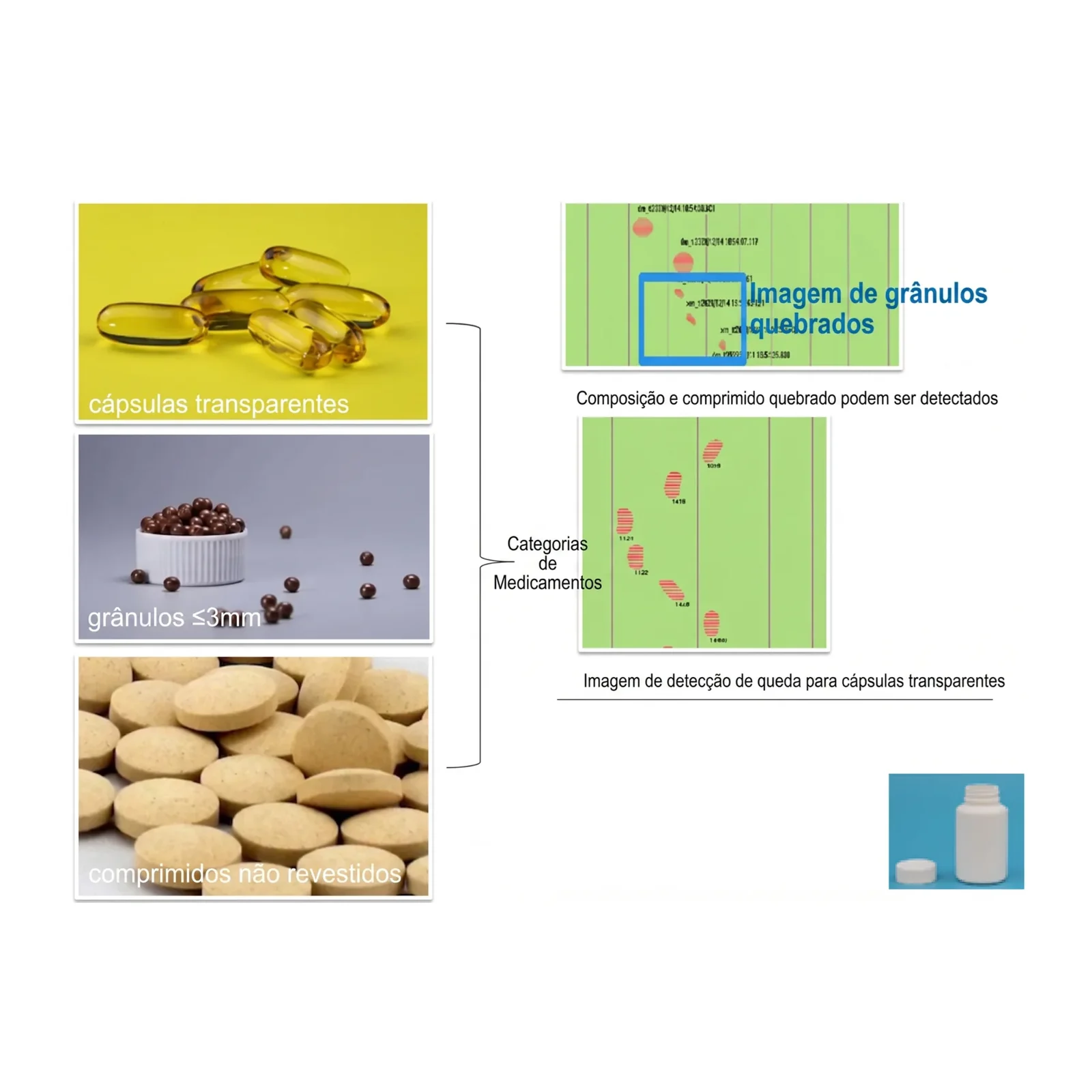

No lugar de sensores infravermelhos, usa câmeras CCD que captam imagens de cada unidade em queda livre. Por isso, além de contar, inspeciona em tempo real e rejeita fragmentos e cápsulas sobrepostas, com precisão de contagem de pelo menos 99,98%. O frasco não conforme é desviado por rejeição pneumática, sem parar a linha.
Atende frascos de 20 a 200 mm de diâmetro e 40 a 240 mm de altura, e a quantidade por frasco, de 1 a 8.000 unidades, é trocada na IHM em menos de um minuto, sem trocar peças. Guarda até 100 receitas e registra as imagens de inspeção por até 1 ano. Contato e estrutura principal são em aço inoxidável AISI 304.
Para instalar, basta rede de 220 V ou 380 V trifásica, 60 Hz, com 1,2 kW de potência, e ar comprimido limpo e seco de 0,45 a 0,6 MPa. A automação usa CLP e tela Siemens.
Quais são os diferenciais construtivos?

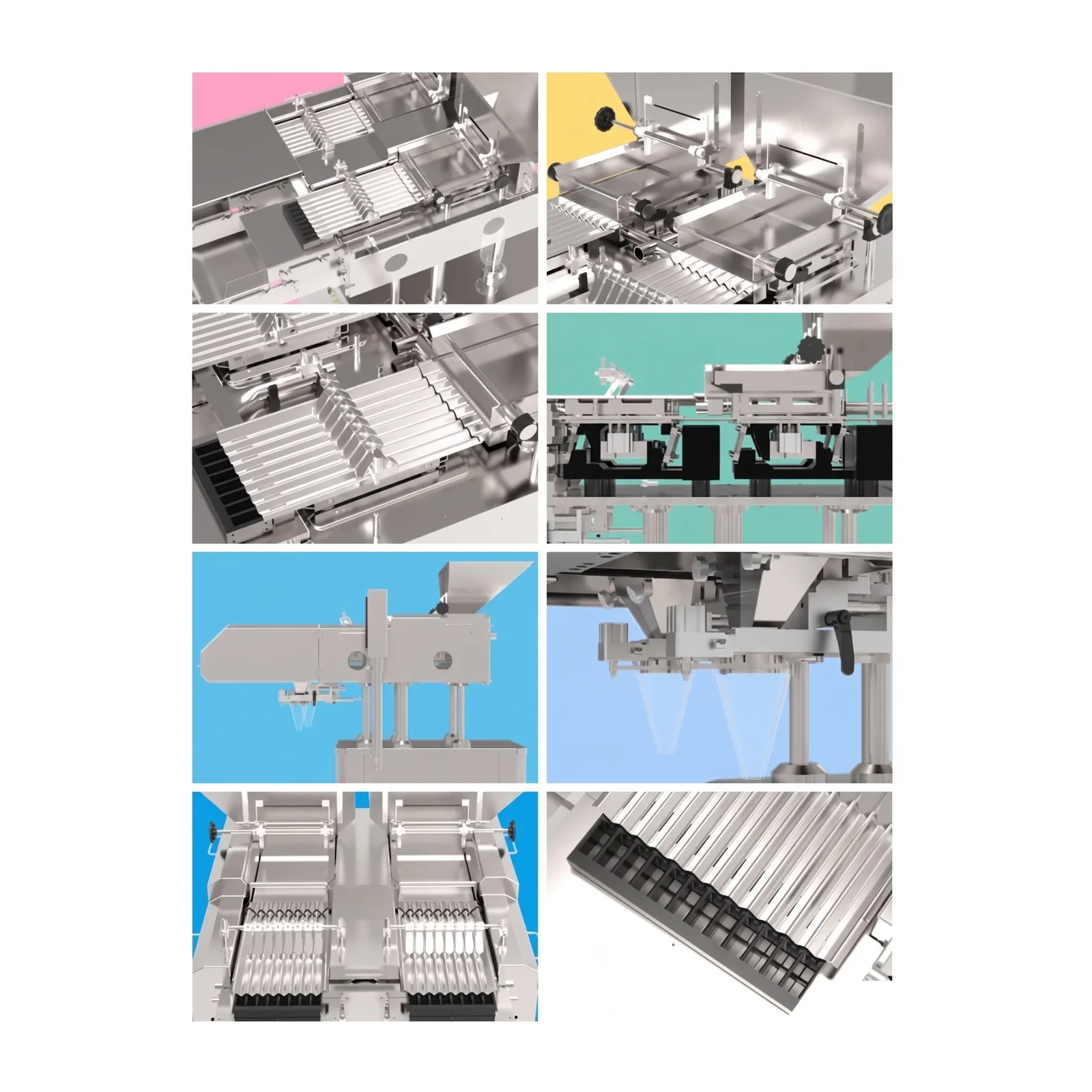

- Visão CCD em vez de infravermelho: A câmera captura a imagem de cada cápsula ou comprimido em queda livre, em vez de só detectar a passagem por um feixe de luz.
- 16 canais independentes: Cada canal conta de forma autônoma, o que sustenta até 8.000 unidades por minuto sem perder precisão.
- Rejeição sem parar a linha: Contagem errada, formato anormal ou cor divergente desviam o frasco para uma saída separada, por cilindros pneumáticos de duplo efeito.
O que torna a operação inteligente?
- Troca de quantidade sem peças: Passar de 30 para 120 unidades por frasco é só mudar o valor alvo na IHM, em menos de um minuto.
- Registro de inspeção: As imagens de contagem e inspeção ficam guardadas por até 1 ano, como prova documental de cada lote em auditorias.
Ficha técnica
| Modelo de referência | Contadora e Dosadora de Cápsulas Com Visão 16 Vias CDCV 8000 HS |
|---|---|
| Canais de contagem | 16 canais independentes |
| Tecnologia de contagem | Visão computacional com câmeras CCD de alta resolução |
| Velocidade máxima | Até 8.000 unidades/min (depende do formato e do tamanho) |
| Precisão de contagem | ≥ 99,98% (erro < 0,02%) |
| Dosagem por frasco | 1 a 8.000 unidades, programável na IHM |
| Produtos compatíveis | Cápsulas duras (000 a 5) e moles, comprimidos, drágeas, gomas, grânulos e pellets |
| Dimensões do produto | Espessura 3-10 mm · diâmetro 3-20 mm · comprimento 3-30 mm |
| Diâmetro do frasco | 20 a 200 mm |
| Altura do frasco | 40 a 240 mm |
| Volume do funil | 70 litros |
| Material | Aço inoxidável AISI 304 (contato e estrutura principal) |
| Tensão | 220 V ou 380 V trifásico, 60 Hz |
| Potência instalada | 1,2 kW |
| Dimensões (C × L × A) | 2.600 × 1.980 × 1.530 mm |
| Peso | Aprox. 700 kg |
| Ruído | < 70 dB |
| Receitas | Até 100 grupos de parâmetros |
| Imagens históricas | 32 GB (expansível), até 1 ano de registro |
| Ar comprimido | 0,45 a 0,6 MPa, aprox. 100 L/min, ar limpo e seco |
| Garantia | 12 meses |
| Certificação | CE |
| Boas práticas de fabricação | BPF/GMP |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a CCV 8000 atende?
Perguntas frequentes sobre a CCV 8000
Até 8.000 unidades por minuto nos 16 canais, considerando cápsulas de tamanho padrão. A velocidade real depende do formato e do tamanho do produto.
Com 60 cápsulas por frasco, cerca de 120 frascos por minuto (7.200 por hora); com 120 cápsulas, cerca de 60 frascos por minuto. A conta considera eficiência de 90%.
A CCV 8000 tem 16 canais e conta até 8.000 unidades por minuto; a CCV 4000 tem 8 canais e conta até 4.000. A tecnologia de visão CCD e a precisão de 99,98% são as mesmas.
O sensor infravermelho só detecta a passagem de um objeto pelo feixe, com cerca de 10 a 15 pontos por canal. A visão CCD captura a imagem de cada unidade, o que permite detectar cápsulas sobrepostas e rejeitar fragmentos.
Pelo menos 99,98%, o que corresponde a uma taxa de erro abaixo de 0,02%.
Sim. Conta cápsulas moles (softgel) e duras, comprimidos, drágeas, gomas, grânulos e pellets, com espessura de 3 a 10 mm, diâmetro de 3 a 20 mm e comprimento de 3 a 30 mm.
Pela IHM, digitando o novo valor alvo, de 1 a 8.000 unidades. Não há troca de peças, e a mudança leva menos de um minuto. A máquina guarda até 100 receitas.
Sim. As imagens de contagem e inspeção são armazenadas em 32 GB expansíveis, com até 1 ano de registro, o que serve de prova documental em auditorias.
Energia de 220 V ou 380 V trifásica, 60 Hz, com 1,2 kW; ar comprimido limpo e seco de 0,45 a 0,6 MPa, com consumo de cerca de 100 L/min; e espaço para 2.600 × 1.980 × 1.530 mm, com cerca de 700 kg.
12 meses de garantia. Depois desse período, há plano de acompanhamento técnico contínuo disponível.
Atende os segmentos Farmacêutico, Nutracêutico e Suplementos e gomas.
Cápsulas duras, Softgels, Comprimidos, Drágeas, Gomas (gummies), Grânulos e pellets. Trabalha com embalagens do tipo frasco e pote.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a CCV 8000 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
