Encartuchadeira Automática com Dobra Inferior EDDL 3015
Contagem e encartuchamento automático de sachês stick, 3 soldas, 4 soldas ou almofada em arranjo aleatório, de 10 a 15 caixas por minuto.
- Recebe, conta, arma a caixa, insere e fecha numa só estrutura
- 10 a 15 caixas por minuto, de 300 a 450 sachês, até 30 por caixa
- Inserção só com a caixa aberta e posicionada, lida por sensores e encoder
- Empurrador por roda excêntrica: lote inserido sem rasgar sachê nem travar a caixa
- Tira a contagem e o encaixotamento manuais do fim da linha
Produtividade
10 a 15 caixas/min
Sachês
300 a 450/min
Contagem
Sensores + encoder Omron
Controle
CLP Siemens
Parceiros que confiam na DLS
Como a EDDL 3015 resolve o seu processo?

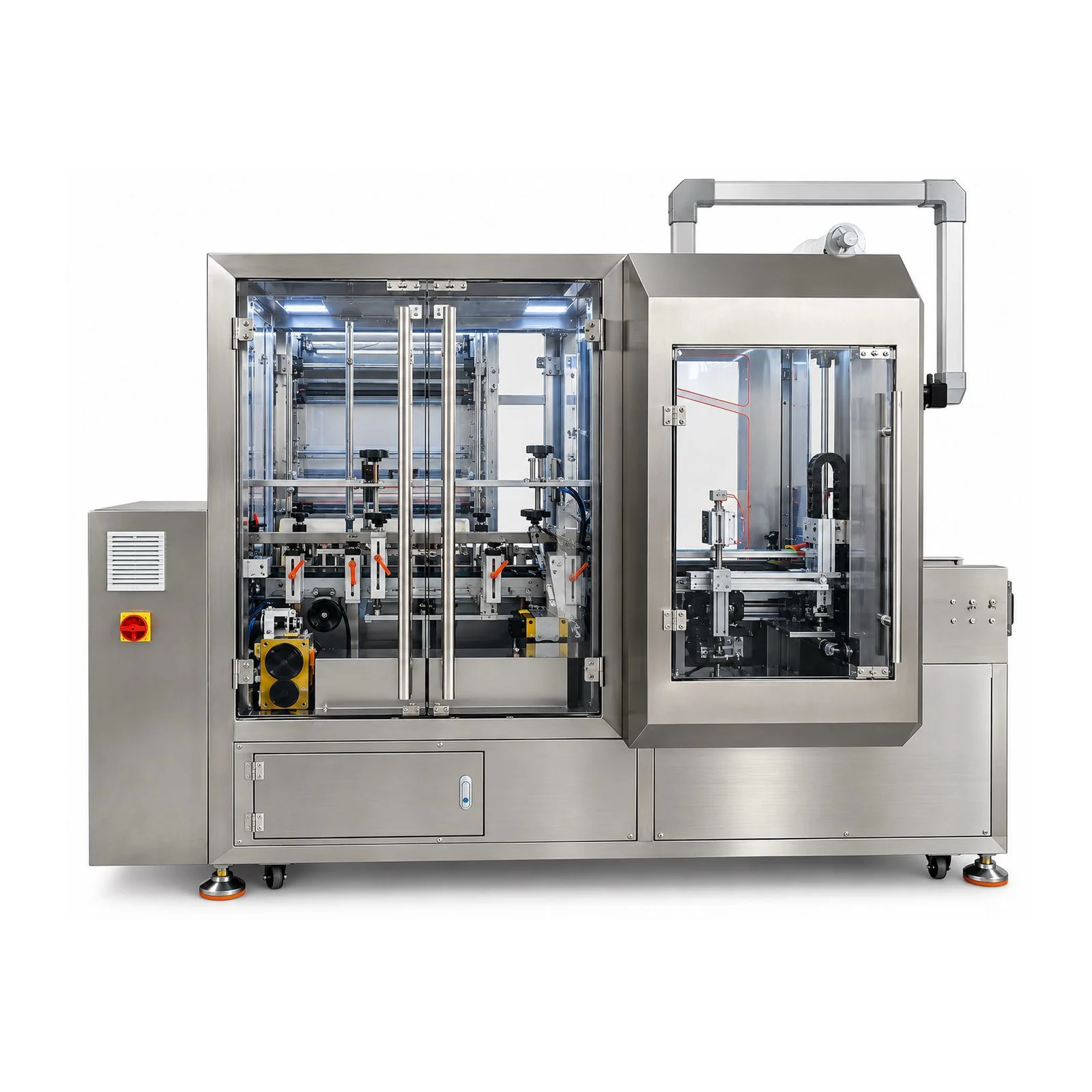

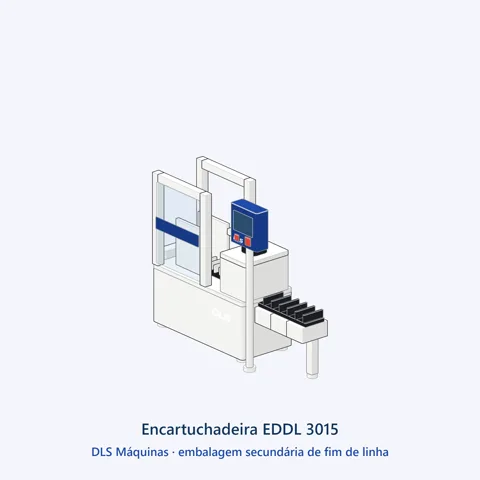

A Encartuchadeira Automática com Dobra Inferior EDDL 3015 recebe sachês da empacotadora, conta, arma a caixa, insere o lote e fecha, numa única estrutura monobloco. Trabalha com sachês do tipo stick, 3 soldas, 4 soldas ou almofada (pillow bag) com pós ou granulados, em arranjo aleatório, de 10 a 15 caixas por minuto. É indicada para as indústrias nutracêutica, de suplementos, alimentícia e farmacêutica.
Uma correia dentada síncrona transforma o fluxo contínuo de sachês em lotes de até 30 unidades. Sensores fotoelétricos e encoder Omron garantem a contagem e só liberam a inserção com a caixa aberta e posicionada. Um braço com ventosas a vácuo retira e arma cada cartucho do magazine, e o empurrador, movido por roda excêntrica, insere o lote com aceleração suave, sem danificar os sachês.
As caixas são cartuchos pré-colados, com inserção pelo topo e fundo travado por encaixe mecânico, em dimensões sob medida. A estrutura é em aço inoxidável AISI 304, sobre tubos de 40 × 60 mm, e as cerca de 3 toneladas da máquina absorvem vibração. Um sistema de autolubrificação mantém os atuadores pneumáticos suaves mesmo em ambiente com pó.
Para instalar, a fábrica precisa de rede trifásica de 380 V, 60 Hz, com 6,2 kW, e ar comprimido de 20 ft³/min. A automação usa componentes de grandes fabricantes do setor: CLP e tela Siemens, sensores e encoder Omron e pneumática AirTAC.
Quais são os diferenciais construtivos?
- Monobloco de fim de linha: Recepção, contagem, armação, inserção e fechamento ficam numa só estrutura, sem transferência entre máquinas.
- Inserção por roda excêntrica: O empurrador começa devagar, acelera e desacelera no fim do curso. Isso evita choque nos sachês de pó e o efeito pistão de ar dentro da caixa.
- Caixa sempre a 90°: Uma corrente com taliscas mantém o cartucho no esquadro por todo o percurso, pelas estações de dobra das abas e travamento do fundo.
O que torna a operação inteligente?
- Contagem rastreada por encoder: Sensores fotoelétricos e encoder Omron acompanham a posição do eixo, e a inserção só ocorre com a caixa aberta e posicionada.

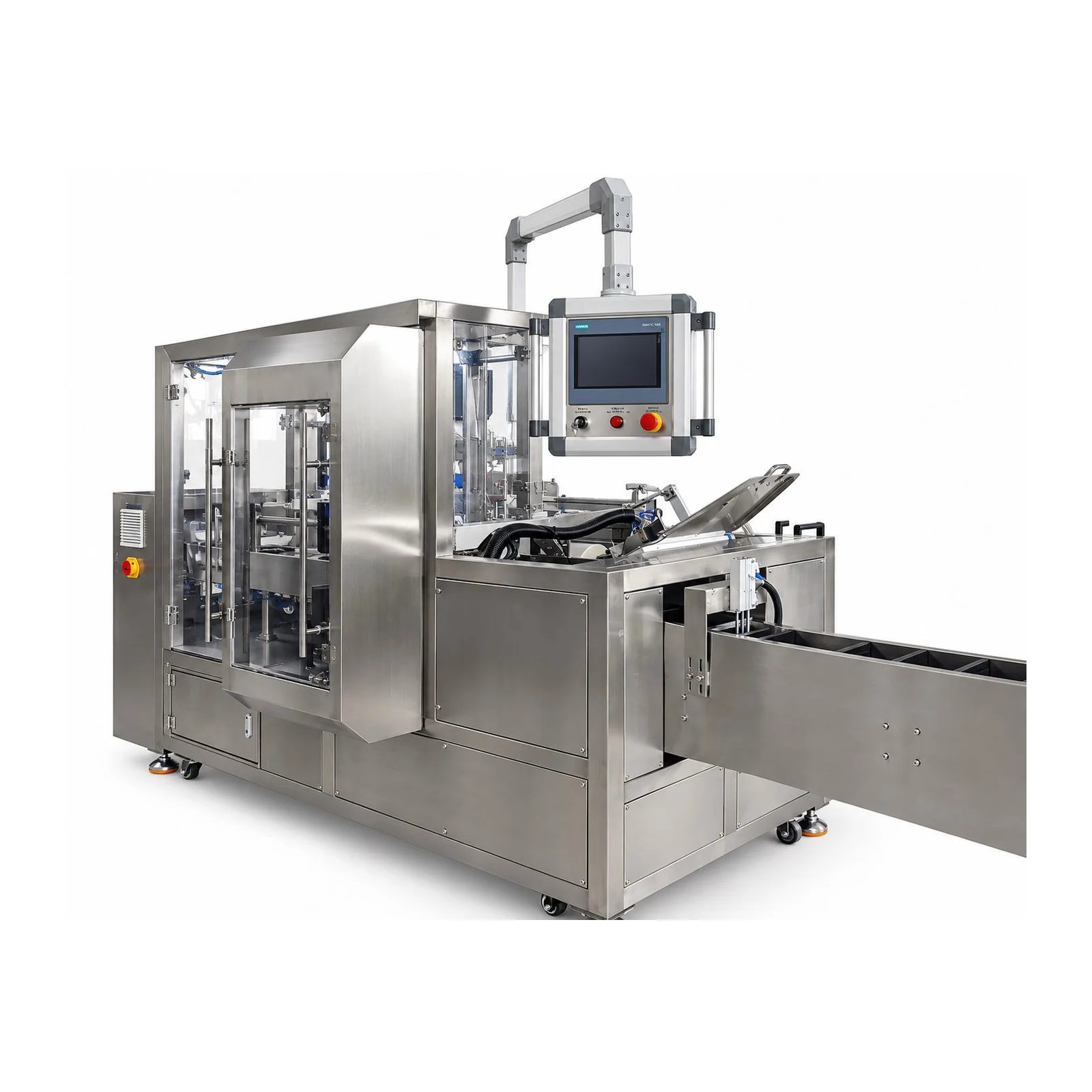

- IHM Siemens com diagnóstico: A tela mostra caixas por minuto e contadores de produção em tempo real, e impede a partida se algum sensor apresentar anomalia.
Ficha técnica
| Modelo | EDDL 3015 |
|---|---|
| Tipo | Embalagem secundária horizontal, de movimento intermitente |
| Capacidade de produção | 10 a 15 caixas/min (300 a 450 sachês/min) |
| Unidades por caixa | Até 30, em arranjo aleatório |
| Embalagem de entrada | Sachês stick, 3 soldas, 4 soldas ou almofada (pillow bag) |
| Dimensões do sachê | Sob medida |
| Caixa | Cartucho pré-colado, dimensões sob medida |
| Sistema de inserção | Superior |
| Sistema de dobra | Fundo com trava mecânica por encaixe |
| Gramatura do cartucho | 350 a 450 g/m² |
| Vinco do cartucho | Mínimo de 0,4 mm, com pré-dobra |
| Sobra de encaixe recomendada | 2 a 4 mm |
| Tensão | Trifásico, 380 V, 60 Hz |
| Potência | 6,2 kW |
| Consumo de ar comprimido | 20 ft³/min |

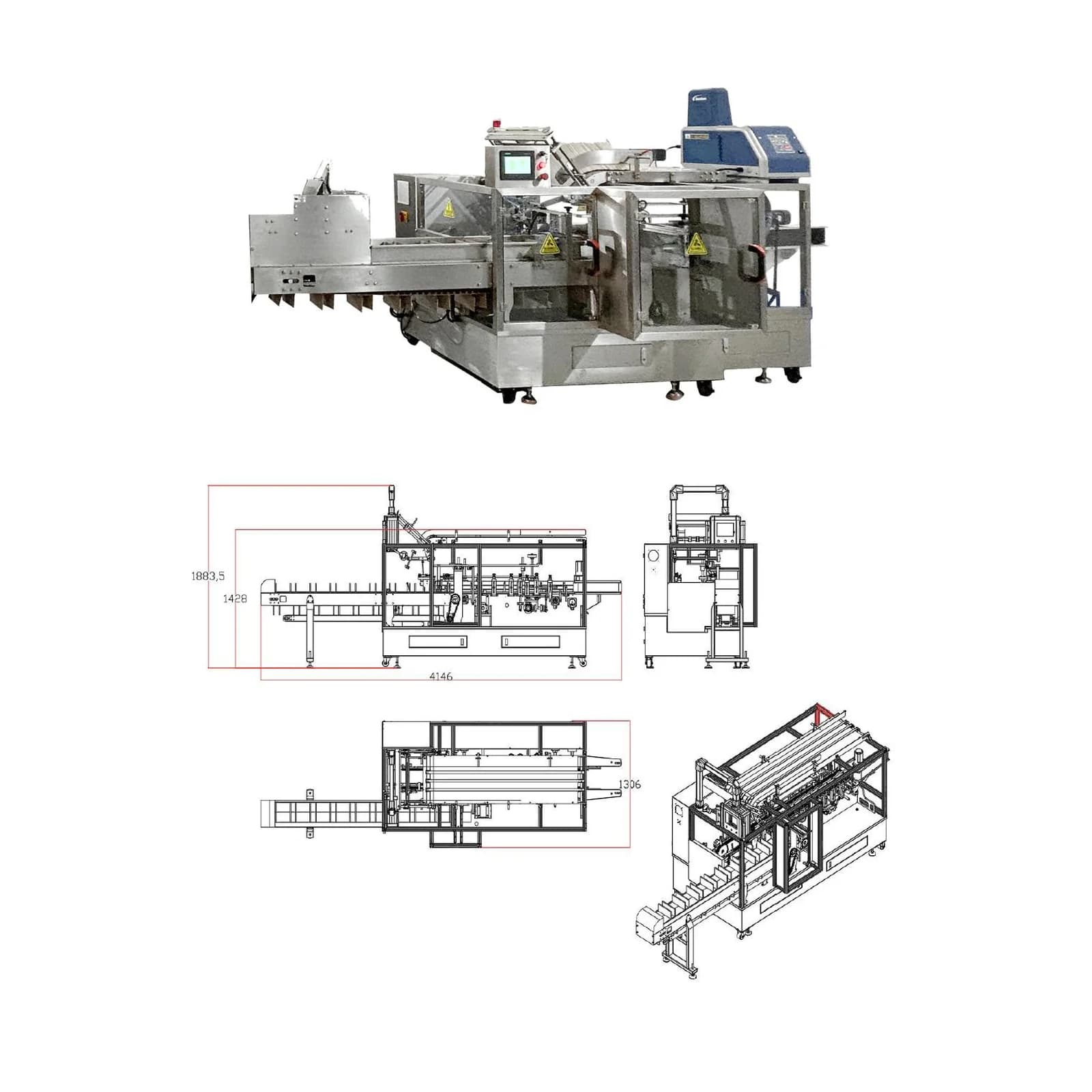

| Dimensões (C × L × A) | 5.513 × 2.996 × 1.600 mm |
| Peso | Aprox. 3.000 kg |
| Material de construção | Aço inoxidável AISI 304, com certificado |
| Estrutura | Tubos quadrados de 40 × 60 mm |
| Garantia | 12 meses |
| Certificação | CE |
| Segurança do trabalho | Adequável à NR-12 |
Quais embalagens a EDDL 3015 atende?
Perguntas frequentes sobre a EDDL 3015
De 10 a 15 caixas por minuto, o que equivale a 300 a 450 sachês por minuto em caixas de 30 unidades.
Sachês flexíveis do tipo stick, 3 soldas, 4 soldas ou almofada (pillow bag), com pó ou granulado. As dimensões do sachê são definidas no projeto.
Até 30 unidades por cartucho, em arranjo aleatório: a posição de cada sachê dentro da caixa não precisa ser orientada.
Sensores fotoelétricos e encoder Omron acompanham a posição angular do eixo. A inserção do lote só acontece quando a caixa está aberta e posicionada.
Cartuchos pré-colados, com inserção pelo topo e fundo fechado por trava mecânica de encaixe. As dimensões são sob medida.
Gramatura de 350 a 450 g/m², vincos de pelo menos 0,4 mm com pré-dobra e sobra de encaixe de 2 a 4 mm. Gramaturas menores podem deformar a caixa na inserção dos sachês.

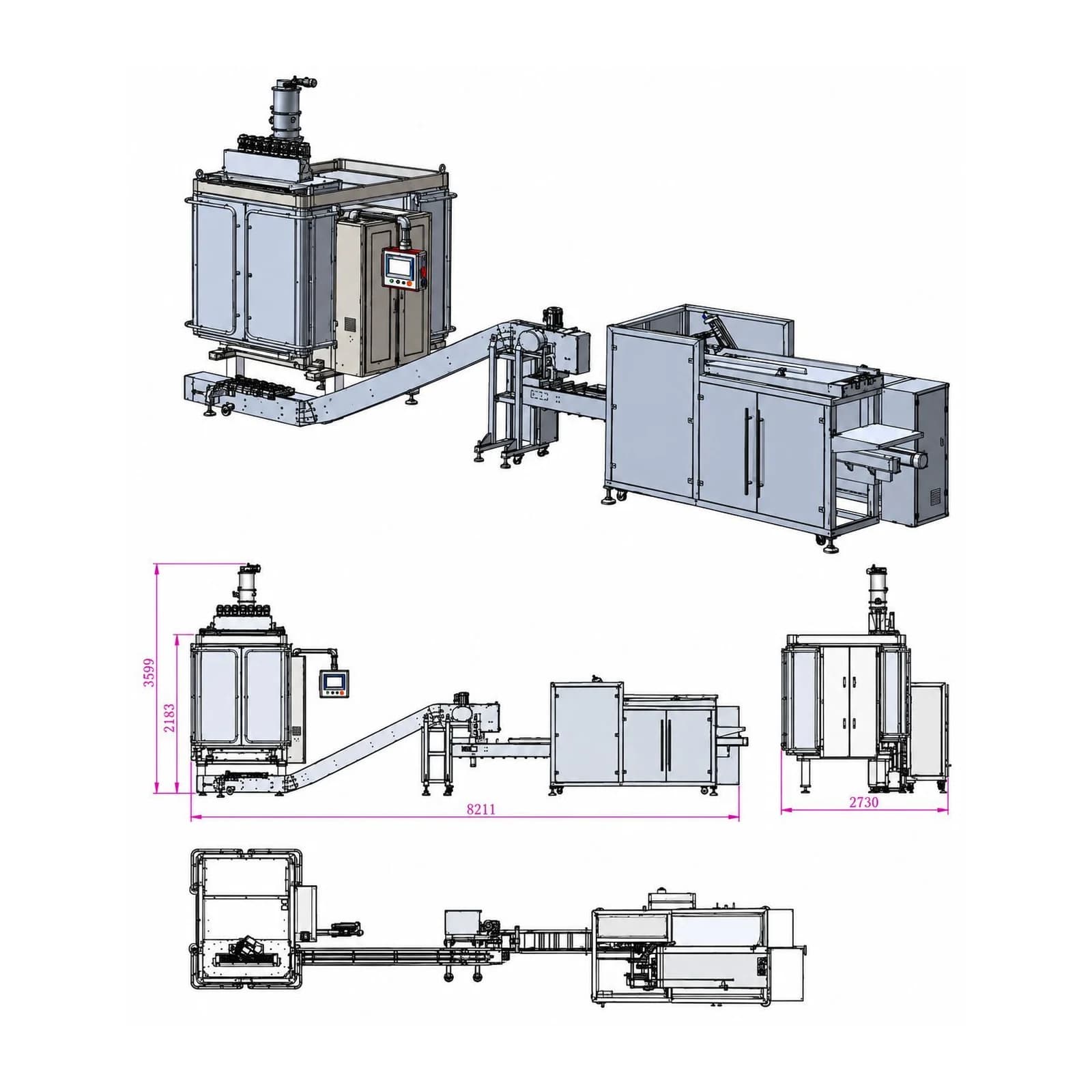

Sim. Ela recebe o fluxo contínuo de sachês na saída da empacotadora por uma correia dentada síncrona e o organiza em lotes antes da contagem e da inserção.
O empurrador é movido por roda excêntrica e trilho guia, com início suave, aceleração e desaceleração no fim do curso. Isso evita choque nos sachês de pó e o efeito pistão de ar dentro da caixa.
Rede trifásica de 380 V, 60 Hz, com 6,2 kW; ar comprimido de 20 ft³/min; e espaço para uma máquina de 5.513 × 2.996 × 1.600 mm, com cerca de 3.000 kg.
Tem declaração de conformidade CE, pela Diretiva de Máquinas 2006/42/EC e pela Diretiva de Baixa Tensão 2014/35/EU, com as normas EN ISO 12100:2010 e EN 60204-1:2018. A adequação à NR-12 pode ser incluída no projeto.
Atende os segmentos Nutracêutico e suplementos, Alimentício e Farmacêutico.
Creatina em stick, Colágeno em sachê, Suplementos em pó, Bebidas instantâneas, Condimentos em sachê, Pós medicinais. Trabalha com embalagens do tipo cartucho e stick pack e sachê 3 soldas e sachê 4 soldas e back seal (almofada).
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a EDDL 3015 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
