Empacotadora de stick pack para pós em 10 linhas - EVP SF720
Empacotadora para Pós EVP SF720 – 10 Linhas
Formação, dosagem por rosca e selagem de sachês stick pack com pós finos em 10 linhas simultâneas, de 300 a 350 sachês por minuto.
- 10 linhas a partir de uma bobina só: 300 a 350 sachês por minuto
- Rosca com servomotor em cada linha: cerca de 0,10 g de precisão na dose de 10 g
- Antiestático e extração de pó mantêm a solda limpa e o sachê hermético
- Corte reto com abre-fácil
- Peso e comprimento do sachê trocados por receita na IHM
Produtividade
300 a 350 sachês/min
Linhas
10 simultâneas
Precisão
~0,10 g em 10 g
Dosagem
Rosca + servo por linha
Parceiros que confiam na DLS
Como a EVP SF720 resolve o seu processo?
A Empacotadora para Pós EVP SF720 – 10 Linhas forma, enche e sela sachês stick pack com pós finos em dez linhas simultâneas, a partir de uma única bobina de filme de até 720 mm. São 30 a 35 ciclos por minuto em cada linha, de 300 a 350 sachês por minuto no total. É indicada para suplementos, como creatina e whey protein, para alimentos em pó, como café, leite em pó, farinhas e especiarias, e para pós farmacêuticos e químicos.

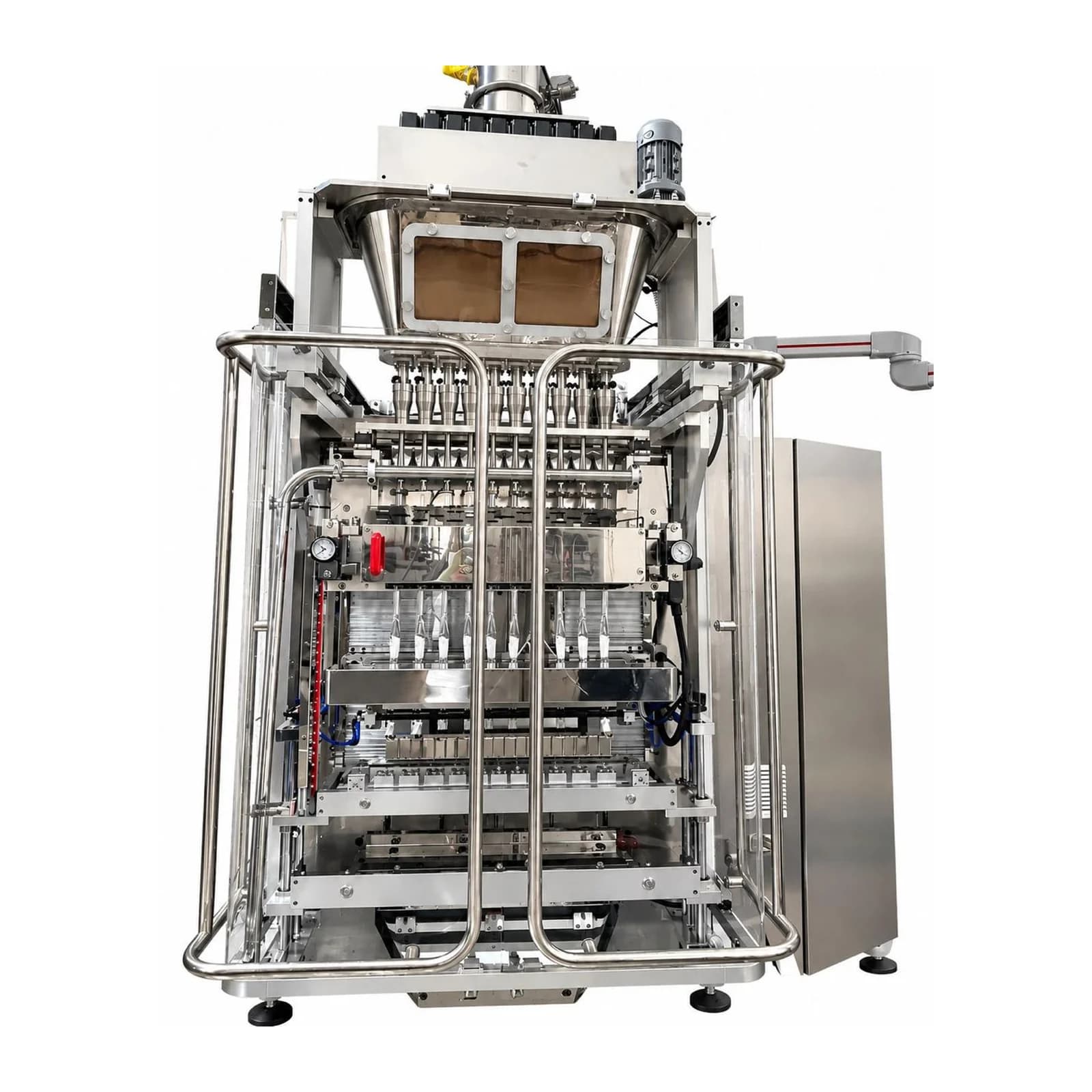

Cada linha tem a própria rosca dosadora, acionada por servomotor individual, com precisão de cerca de 0,10 g na dose de referência de 10 g. Um agitador no funil quebra grumos e mantém a rosca cheia. As barras de selagem vertical e horizontal têm controle de temperatura individual, e o dispositivo antiestático junto com a extração de pó mantém a área de solda limpa: sachês herméticos, com corte reto e abre-fácil.
A máquina é de formador fixo: é feita para uma largura de sachê, e o comprimento e o peso são ajustados na IHM por receita. A rosca curta (short screw) desmonta rápido para a limpeza. Estrutura e partes de contato em aço inoxidável 304, com portas de vidro temperado e enclausuramento total da área de operação.
Para instalar, a fábrica precisa de 220 V monofásico, 60 Hz, com 2,8 kW, ar comprimido seco e limpo a 0,8 MPa e pé-direito para os 3.220 mm de altura da máquina. A sala deve ter controle de temperatura e umidade. A automação usa componentes de grandes fabricantes do setor: fotocélula SICK, encoder Omron, pneumática AirTAC e comandos Schneider.
Quais são os diferenciais construtivos?

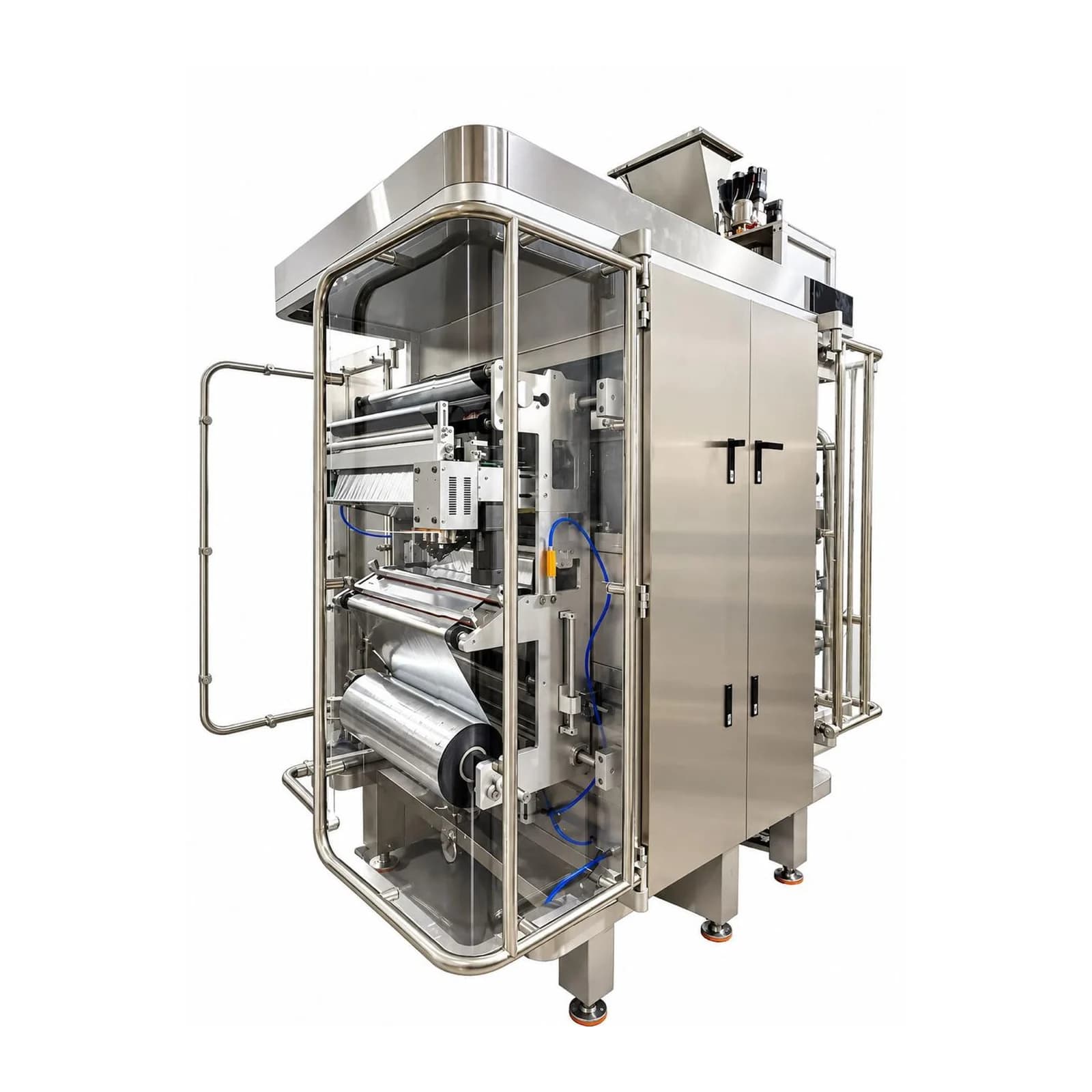

- 10 linhas, uma bobina: Um filme de até 720 mm é cortado em dez pistas independentes, com desbobinador motorizado e freio automático que mantêm a tensão constante.
- Rosca e servomotor por linha: Cada rosca tem servomotor próprio, com torque constante e rampas de aceleração que cortam o fluxo no fim da dose, sem gotejar pó.
- Solda livre de pó: Antiestático e extração de pó na zona de dosagem impedem que partículas subam para a selagem; a barra horizontal usa mordente com silicone.
O que torna a operação inteligente?
- Compensação de densidade: Se a densidade do lote muda, o operador ajusta o número de voltas da rosca na IHM e mantém o peso do sachê.
- Temperatura por mordente: Cada barra de selagem tem controle de temperatura individual, ajustado na tela junto com os diagnósticos de falha.
Ficha técnica
| Modelo | EVP SF720 – 10 Linhas |
|---|---|
| Capacidade de produção | 300 a 350 sachês/min (30 a 35 por linha) |
| Número de linhas | 10 pistas |
| Sistema de dosagem | Rosca sem fim curta (short screw), servomotor por linha |
| Precisão de dosagem | Aprox. 0,10 g (dose de referência de 10 g) |
| Tipo de sachê | Stick pack com selagem vertical e horizontal |
| Tipo de corte | Corte reto com abre-fácil |
| Largura máxima do filme | 720 mm |
| Espessura do filme | 0,04 a 0,10 mm |
| Material do filme | Laminados (PET/PE, OPP/PE, NY/PE etc.) |
| Formato | Formador fixo: uma largura de sachê por máquina; comprimento ajustável na IHM |
| Alimentação elétrica | 220 V monofásico, 60 Hz |
| Potência | 2,8 kW |
| Ar comprimido | 0,8 MPa |

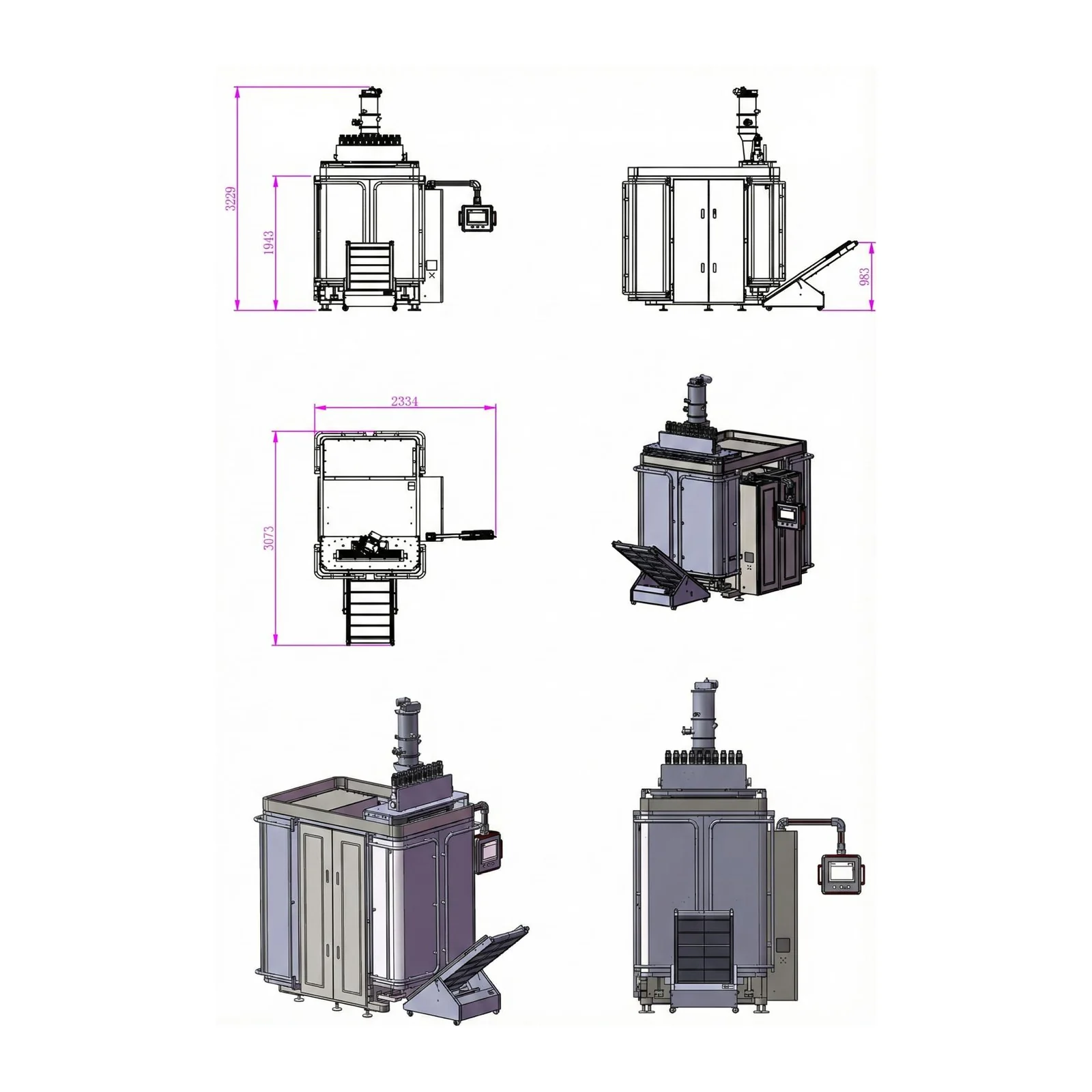

| Dimensões (L × P × A) | 2.334 × 1.943 × 3.220 mm (profundidade de 3.073 mm com esteira e escada) |
| Material de construção | Aço inoxidável 304 (partes de contato e estrutura) |
| Proteção | Portas em inox com vidro temperado, enclausuramento total |
| Ambiente recomendado | 20 a 22 °C, umidade relativa abaixo de 50% (suplementos: até 45%) |
| Qualidade do ar | Seco e isento de óleo (secador e filtros na linha) |
| Garantia | 12 meses |
| Certificação | CE |
Quais embalagens a EVP SF720 atende?
Perguntas frequentes sobre a EVP SF720
De 300 a 350 sachês por minuto: são 10 linhas trabalhando ao mesmo tempo, cada uma com 30 a 35 ciclos por minuto.
Cerca de 0,10 g na configuração de referência, de 10 g por sachê. Cada linha tem a própria rosca, com servomotor que controla o número de voltas.
Não no dia a dia. É uma máquina de formador fixo, feita para uma largura de sachê. O comprimento e o peso são ajustados na IHM por receita; mudar a largura exige um novo conjunto de formadores, seladores e facas.
Ajustes pequenos são feitos no software, pela rotação do servomotor. Para mudanças grandes, como de 10 g para 50 g, ou de pó fino para granulado, pode ser preciso trocar o conjunto de rosca e tubo dosador.
Com um dispositivo antiestático, que impede o pó de grudar no filme, e um sistema de extração de pó na zona de dosagem. A barra de selagem horizontal usa mordente com silicone, para o pó residual não comprometer a vedação.
Bobina única de até 720 mm de largura e 0,04 a 0,10 mm de espessura, em laminados como PET/PE, OPP/PE e NY/PE.
Rede de 220 V monofásica, 60 Hz, estabilizada, com 2,8 kW; ar comprimido seco e sem óleo a 0,8 MPa; e pé-direito para os 3.220 mm de altura da máquina, mais o espaço de abastecimento por cima.
Creatina, whey e café absorvem umidade do ar. Acima de 45 a 50% de umidade, o pó empedra, a rosca dosa peso errado e a solda pode vazar. A recomendação é sala entre 20 e 22 °C, com umidade abaixo de 50%.
É o recomendado. O abastecimento manual faz o nível do funil subir e descer, e isso muda a densidade do pó e o peso dos sachês. Um alimentador automático ligado ao sensor de nível mantém o funil estável.
A rosca curta desmonta rápido. Os mordentes devem ser limpos com a escova de bronze do kit a cada fim de turno ou troca de bobina, com as barras aquecidas. Troca de produto com alérgeno ou cor forte exige desmontar as 10 roscas e o funil.
Atende os segmentos Suplementos, Alimentos e bebidas e Farmacêutico e químico.
Creatina, Whey protein, Café em pó, Leite em pó, Farinhas e especiarias, Pós medicinais. Trabalha com embalagens do tipo stick pack.
A lista mostra as aplicações mais comuns, não um limite. Conte o que você produz a um especialista da DLS e ele confirma se a EVP SF720 atende a sua linha.
A DLS oferece suporte técnico remoto, por telefone ou vídeo, e atendimento presencial no Brasil e na América Latina quando o remoto não resolve. Na instalação, a equipe do cliente recebe treinamento para operar com autonomia desde o primeiro dia.
Sim, com compatibilidade garantida para o equipamento. A automação usa componentes de marcas globais, com peças disponíveis no Brasil, o que facilita a manutenção.
